電気的 特性 | |||
アンテナ | |||
アンテナ | 1 | アンテナモデル | GPS コンパス GLONASS GALILEO |
2 | 公称周波数 | GPS L1：1575.42±1.023MHz、 L2: 1227±1.023MHz； L5 ：1176±1.023MHZ コンパス B1：1561±2.046MHz、 B2：1207±2.046MHz、 B3：1268±10.23MHz； GLONASS L1=1602+0.5625*k(MHz)、L2=1246+0.4375*k(MHz) ガリレオ E1: 1575.42 | |
3 | 周波数範囲 | 1197～1278/1559～1612MHz | |
4 | VSWR | ≤2.0 | |
5 | 軸比 | 仰角90°：≤3、 仰角15°:≤5 | |
6 | 得 | 仰角90°： ≥6 、 仰角20°： 平面0以上 | |
7 | 前面から背面へのパワー | ±60° ≧15dB | |
8 | 位相中心（ mm） | <2 | |
9 | インピーダンス | 50Ω | |
10 | 分極 | RHCP | |
LNA | 1 | LNAゲイン | 38±2dB |
2 | VSWR | <2 | |
3 | 雑音 指数 | <1.0 | |
4 | 直流電圧 | 3.3～12V | |
5 | 現在 | 25～40mA | |
製品紹介
ユニバーサルな互換性

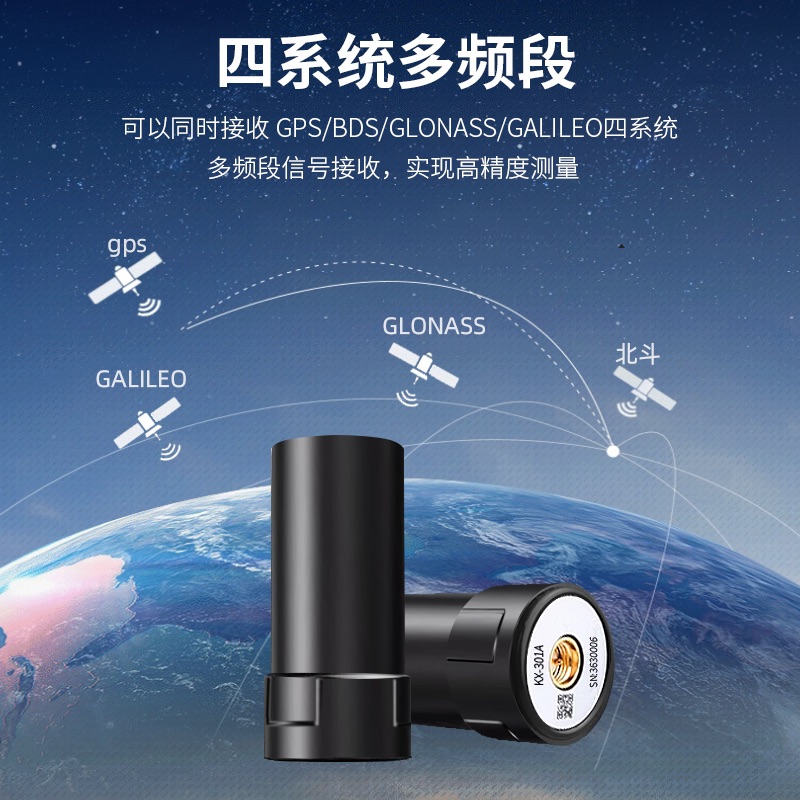

1197 ～ 1612MHz の周波数範囲ですべての主要なグローバル ナビゲーション システム (GPS L1/L2/L5、GLONASS、Galileo、Compass B1/B2/B3) をサポートし、全地球測位範囲を保証します。
高感度性能
雑音指数 1.0 未満の統合 38dB 低雑音アンプ (LNA) は、困難な環境でも弱い信号を捕捉し、位相中心安定性 2mm 未満によりセンチメートルレベルの精度を保証します。
優れた信号品質
≤ 2.0 VSWR および右円偏波 (RHCP) により、信号損失が最小限に抑えられます。軸比 ≤ 3 (仰角 90° の場合) および前後比 ≥15dB により、マルチパス干渉が除去されます。
堅牢かつエネルギー効率の
高い幅広い電圧入力 (3.3V ～ 12V) と低消費電流 (25 ～ 40mA) により、ドローンやポータブル デバイスなどのバッテリー駆動のフィールド機器に最適です。
最適化された放射パターン
高利得 (天頂で ≥6dB、仰角 20°で ≥0dB) と広い±60° のカバー範囲により、さまざまな設置角度や移動プラットフォームでも一貫したパフォーマンスが保証されます。
アプリケーションシナリオ
精密農業: マルチバンド補正が必要な RTK ガイド付きトラクター
測量と地図作成: 測地作業のために安定した位相中心を必要とする基地局
海洋航行: GLONASS/Galileo のカバレッジを必要とする外洋のヨット

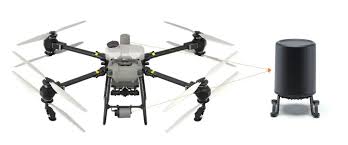

ドローン運用: 都市の峡谷で LiDAR 調査を実行する UAV
IoT トラッカー: 低消費電力での長期的な資産監視
よくある質問
Q: このアンテナは最新の GPS L5 信号をサポートしていますか?
A: はい、高精度アプリケーション向けに GPS L5 (1176±1.023MHz) を完全にサポートしています。
Q: どのような電源が必要ですか?
A: 3.3V～12V DCで動作し、消費電流はわずか25～40mAです。
Q: LNA はアンテナに組み込まれていますか?
A: はい、ノイズ指数が 1.0 未満の 38dB ゲイン LNA が含まれています。
Q: コンパス用途に使用できますか?
A: もちろん、Compass B1/B2/B3 周波数 (1561/1207/1268MHz) をサポートしています。
Q: 位相中心安定性とは何ですか?
A: 測量には重要 - 位相中心オフセットを 2mm 未満に維持します。
Q: 標高の低いシナリオではどのように動作しますか?
A: 仰角 20° で 0dB 以上のゲイン、15° で軸比 5 以下を維持します。
Q: モバイル設置に適していますか?
A: はい、±60° のカバー パターンは車両/船舶に最適です。
Q: どのようなコネクタのタイプが使用されますか?
A: 標準の 50Ω インピーダンス。
