GL1727-21
Asialeren
8517710000
50個
承認されました
10000個/日
| 数量： | |
|---|---|

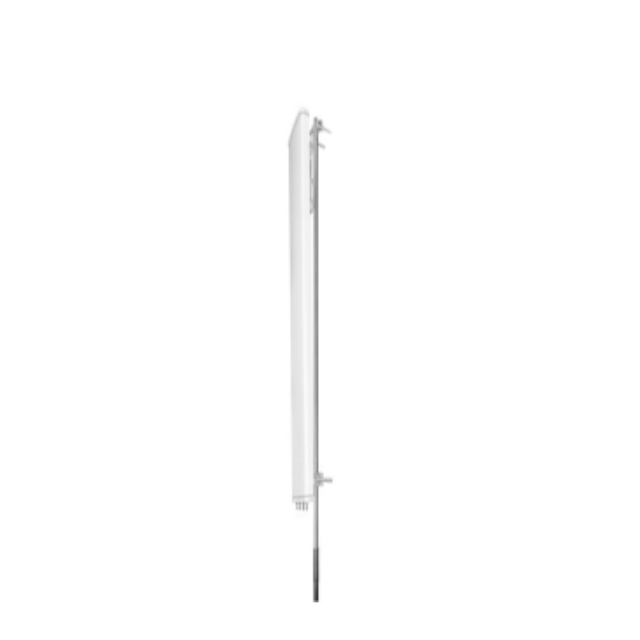

パネルアンテナ | |
GL1727-21 | |
電気仕様 | |
周波数範囲 | 2*1710-2690MHz |
得 | 18.9-20.5d バイ |
VSWR | ≤1.5 |
分極 | デュアル ±45° |
水平ビーム幅 | 32°±5° |
垂直ビーム幅 | 8°±2° |
アッパーサイドローブの抑制 | ≥16dB |
前後比 | ≧25dB |
分離 | ≧28dB |
3次相互変調 | ≤-107 dBm @ 2×43 dBm |
入力インピーダンス | 50 Ω |
最大入力電力 | 300W |
機械仕様 | |
寸法（高さ×幅×奥行き） | 1600×450×200mm |
梱包サイズ | 1675×515×295mm |
重さ | 12.5±0.3kg |
定格風速 | 36.9m/秒 |
動作湿度 | 10-95% |
色 | グレー |
レドーム素材 | FRP |
動作温度 | -30℃～+65℃ |
取付方法 | ポールマウント |
ポール直径範囲 | Ø35～Ø90mm |
機械的な傾き調整 | 0～10° |
製品紹介
① 狭いビーム、高精度のカバレッジ
独自の 8°±2° 垂直ビーム幅と 32°±5° 水平ビーム幅の組み合わせにより、正確な信号の集束が可能になり、隣接セルの干渉を効果的に低減し、ネットワーク容量と品質を向上させます。
② 4ポート二重偏波設計
±45°の二重偏波を備えた 2x1710 ～ 2690MHz の周波数帯域をサポートする 4 つのポートは、柔軟な MIMO アプリケーションを提供し、チャネル容量とデータ伝送の安定性を大幅に向上させます。
③ 優れた電気的性能
最大 20.5dBi のゲイン、前後比 ≥25dB、アイソレーション ≥28dB、電圧定在波比 ≤1.5 により、効率的な信号伝送と優れたシステム互換性が保証されます。
④ ハイパワーと信頼性
ポートあたり 300W の最大入力電力、3 次相互変調 ≤-107dBm をサポートし、FRP レドームを利用しているため、-30°C ～ +65°C の極端な温度に耐えることができます。
⑤ 設置・調整が容易
ポール取り付け用に設計されており (ポール直径 Ø35 ～ Ø90mm に対応)、0 ～ 10° の機械式ダウンチルト調整が可能で、迅速な展開とネットワークの最適化が可能です。
アプリケーションシナリオ
●高密度都市部での容量強化：ナロービーム特性によりカバレッジを効果的に制御し、セル間干渉を低減するため、都市部の容量強化に最適です。
●交通機関の動脈をカバー：高速道路や鉄道沿いで、細いビームが長距離の指向性をカバーします。
●スタジアムや大規模会場：観客エリアを正確にカバーし、高品質・大容量のモバイル通信サービスを提供します。
●地方や遠隔地でも広範囲にカバー：高利得により、より長距離の信号伝播が可能になります。
●5Gネットワーク展開：5G NRネットワーク基地局の展開に適した2.6GHz周波数帯をサポートしています。
よくある質問
Q: このアンテナはどのようなネットワーク規格をサポートしていますか?
A: 1710 ～ 2690 MHz の周波数帯域をサポートし、LTE、4G、および一部の 5G NR 帯域をカバーしているため、ほとんどのモバイル通信ネットワークに適しています。
Q: アンテナのビーム幅はどれくらいですか?利点は何ですか?
A: 水平ビーム幅は 32° ですが、垂直ビーム幅はわずか 8° です。狭いビームにより、より正確なカバレッジ制御が可能になり、干渉が低減され、信号品質が向上します。
Q: MIMO テクノロジーをサポートしていますか?
A: はい、4 ポート設計は MIMO アプリケーションをサポートし、チャネル容量とデータ伝送速度を効果的に向上させます。
Q: アンテナの保護レベルはどのくらいですか?
A: FRP製レドームを採用しており、-30℃～+65℃の動作温度で動作するため、屋外のさまざまな過酷な環境でも安定した動作を実現します。
Q: 取り付けにはどのような付属品が必要ですか?
A: 直径 35 ～ 90 mm のポールへの取り付けに適しており、標準の取り付け金具を使用して固定できます。機械的なダウンチルト角度は 0 ～ 10° で調整可能です。
Q: アンテナの寸法と重量はどれくらいですか?
A：サイズは1600×450×200mm、重さは約12.5kgと比較的軽量で設置が簡単です。
