周波数範囲（MHz） | 698-960/1710-2170 |
ゲイン（dBi） | 3 |
分極 | 垂直 |
インピーダンス (Ω) | 50 |
最大電力 (W) | 50 |
VSWR | ≤2.0 |
コネクタ | IPEX |
寸法(mm) | 30×15×1.1 |
ケーブル | RG1.13/RG1.37 |
温度(℃) | -30～60 |
湿度(%) | 5~95 |
| 製品番号間の差異指数（P/N） | |||
| インデックス/(P/N) | GL129 | GL148 | GL-DY152 |
| 周波数範囲-mhz | 698-960/1710-2170 | 868 | 698-6000 |
| ゲイン dBi | 3 | 3 | 5 |
| コネクタ | UFL | IPEX | IPEX |
製品紹介
1. クアッドバンド カバレッジ
すべての GSM 周波数 (850/900/1800/1900 MHz) をサポートし、150 か国以上でのグローバルな互換性を実現します。
2. 産業用耐久性
95% の耐湿性を備え、極端な条件 (-40 °C ～ 85 °C) で動作します。屋外/過酷な用途に最適です。
3. 高効率
820MHz で 71.4% の放射効率 (ページ 4) により、最小限の電力損失で最適な信号伝送が保証されます。
4. 超コンパクト設計
省スペースの 30x15x1.1mm プロファイル + 粘着マウントにより、コンパクトなデバイスに柔軟に統合できます。
5. 50W ハイパワー処理
信号を劣化させることなく、高伝送アプリケーション (産業用ルーター、リモート テレメトリなど) をサポートします。
アプリケーションシナリオ
• POS 端末: 小売環境における信頼性の高い支払い処理
• スマート メータリング: 異常気象時の公共事業データ送信
• フリート トラッカー: GPS/GSM 車両監視システム
• 産業用 IoT センサー: 工場オートメーション機器
• 緊急通信デバイス: 災害地域のバックアップ システム
• バッテリー駆動デバイス: 低損失効率によりバッテリー寿命が延長
よくある質問
Q: GL129 はどの周波数帯域をサポートしていますか?
A: GSM クワッドバンドを完全にカバーします: 850MHz、900MHz、1800MHz、1900MHz。

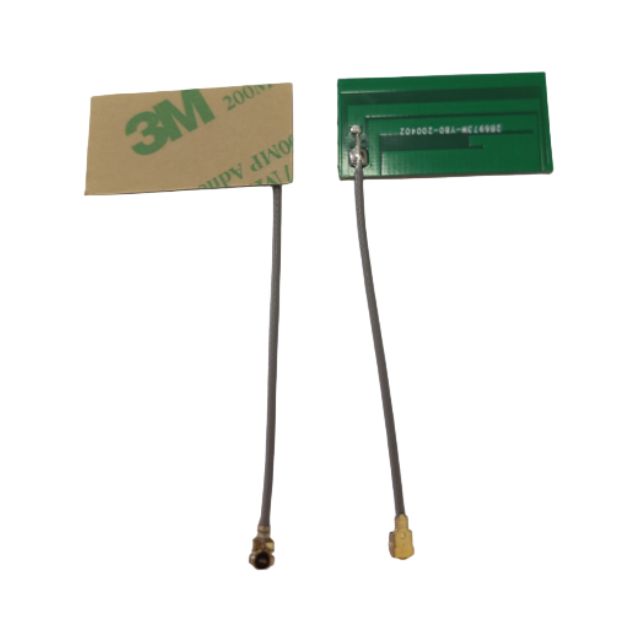

Q: このアンテナはどのように取り付けられますか?
A: 工業用強度の粘着剤の裏地を使用しています。平面・曲面対応。
Q: 使用温度範囲はどれくらいですか?
A: -40°C ～ 85°C で認定されており、北極環境からエンジンルームまで適しています。
Q: ホイップ アンテナではなくパッチ アンテナを選択する理由は何ですか?
A: 1.1 mm の超薄型なので、損傷に強く、引っ掛かりを回避し、ステルス設置が可能です。
Q: 実際のゲイン性能はどのくらいですか?
A: 効率表を参照してください。ピークは 3dBi ゲイン、820MHz で 71.4% の効率です。
Q: 高出力伝送に対応できますか?
A: はい。最大電力 50W の定格 – 基地局/リピータに最適です。
Q: 放射パターンは全方向性ですか?
A: 最適化されたパターンによる垂直偏光。 E 面/H 面図はデータシートで入手可能です。
Q: どのような種類のケーブルが付属していますか?
A: UFL コネクタ付きの標準 RG1.13 または RG1.37 同軸ケーブル。カスタムの長さも利用可能です。
