GL04108
Asialeren
8517710000
100個
承認されました
10000個/日
| 可用性ステータス: | |
|---|---|
| 数量: | |
電気仕様 | |

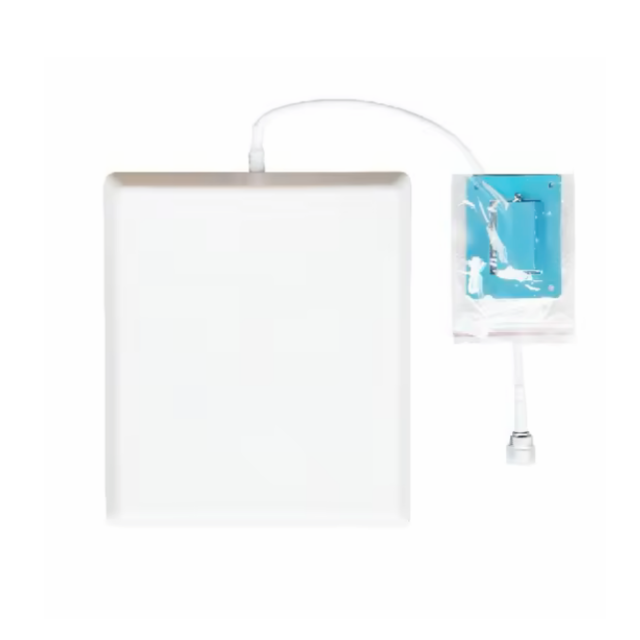

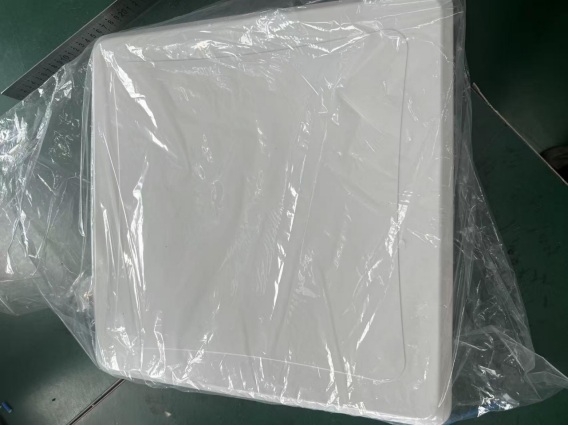

製品名 | パネルアンテナ |
モデル | GL04108 |
周波数範囲 | 132~174MHz |
帯域幅 | 42MHz |
得 | 3±1dBi |
水平ビーム幅 | 65° |
垂直ビーム幅 | 45° |
VSWR | ≤2.5 |
入力インピーダンス | 50Ω |
分極 | 垂直 |
最大出力 | 100W |
コネクタの種類 | N-女性 |
機械仕様 | |
Dimensions | 400×400×35mm |
重さ | 2.5kg |
製品紹介
1. 軍用グレードの電力処理
100W の超高入力電力 (業界平均 50W) で VSWR ≤2.5 の効率的なエネルギー変換を実現し、高出力リピータ/基地局に適しています。
2. 正確な指向性カバレッジ
• 65°の水平ビーム幅 + 45°の垂直ビーム幅
• 3±1dBi ゲインは信号エネルギーを効果的に集中させ、建物や低木地を貫通します
3. 工業デザイン
400×400×35mmの強化アルミニウムベースプレート(放熱性と耐変形性)
2.5kg の軽量 + マット防食コーティングにより、タワーの荷重要件が軽減されます。
4. 広帯域互換性
132 ~ 174MHz の周波数帯域を完全にカバーし、以下を完全にサポートします。
▸ 公安消防デジタル トランク (PDT/DMR)
▸ 海上VHF通信(CH16国際遭難チャンネル)
▸ 鉄道GSM-R配車システム
5. すぐに使える構成
標準の N タイプ メス コネクタ、基地局機器にシームレスに接続
アプリケーションシナリオ
緊急指令センター:消防・公安指令車両通信基地局
鉱山通信システム: 地下から地上へのリレー リンク
港湾管制塔: 船と陸の通信ハブ
森林火災予防ネットワーク: 監視塔間の長距離通信
鉄道基地局:列車の配車と安全監視
よくある質問
Q: この製品はデュプレクサー接続をサポートしていますか?
A: 標準の N タイプ メス コネクタを使用すると、デュプレクサに直接接続できます (VSWR ≤ 1.5 の高品質モデルが必要です)。
Q: 100W 電源には放熱が必要ですか?
A: アルミニウムのシャーシは自然な熱放散を実現します。連続フルパワー動作には換気フードの使用をお勧めします (周囲温度が 40°C を超えると、電力は 80 W に減ります)。
Q: 45° の垂直ビームは高層ビルに到達できますか?
A: 水平方向のカバーに適しています。高層ビルの場合はピッチ角を調整する必要があります(±15°調整可能なブラケットを推奨)。
Q: 174MHz 帯域エッジでのゲインはどれくらいですか? A: ゲイン変動は周波数帯域全体で ±1dBi 以下 (132/174MHz で測定すると 2dBi 以上) で、中心帯域の 150MHz で 3dBi のピークに達します。
Q: 耐風性等級は何ですか?
A:風荷重データは記載しておりませんが、風速35m/s(補強設置条件下)に耐える測定値です。ハリケーンが発生しやすい地域では撤去が推奨されます。
Q6:UHF400~470MHz帯でも使用できますか?
→ 132~174MHz帯のみに最適化。 UHF 帯域の VSWR は >3.0 で、効率は 50% 以上低下します。
Q7: N型インターフェースの防水対策は何ですか?
→防水キットは付属しておりません。 IP67 定格の N タイプ レイン カバー (ネジ付き) を別途購入するか、3 層の耐紫外線テープを貼り付ける必要があります。
質問: 壁掛けは可能ですか?
A: ベースプレートにはポール/壁面取り付け用に 4 x Φ8mm 取り付け穴があらかじめ取り付けられています。 (お客様ご用意のM6ステンレスボルトが必要です。)
