MIMO アンテナとは何ですか?

Mimo アンテナは複数の入力と複数の出力を表します。通常は ieee 802.11n に使用されますが、他の 802.11 テクノロジーにも使用できます。Mimo テクノロジーは、送受信ダイバーシティと空間多重化の 2 つのカテゴリに大別できます。Mimo アンテナは、データの送受信に複数の空間チャネルを使用し、mimo テクノロジーを使用することでチャネルの容量を向上できるため、空間ダイバーシティと呼ばれることもあります。

MIMO アンテナの分類

MIMO アンテナは、そのシステムに応じて、SISO (単一入力単一出力)、MISO (複数入力単一出力)、SIMO (単一入力複数出力)、MIMO および協調 MIMO に分類できます。

(1) SISO。単一アンテナ送信と単一アンテナ受信を採用します。理論的には、単一アンテナの情報容量はリンクの SNR によって制限されます。

(2) マルチアンテナ送信とシングルアンテナ受信を採用する MISO。基地局はマルチアンテナ送信を採用しており、基地局のサービスを受けるすべてのエンド ユーザーは送信ダイバーシティ ゲインを得ることができ、リンク容量はアンテナ数の増加に伴って対数的に増加します。

(3) SIMO では、単一アンテナの送信と複数アンテナの受信を使用して、基地局のサービスを受けるすべてのエンド ユーザーが受信ダイバーシティ ゲインを得ることができ、リンク容量はアンテナ数の増加に伴って対数的に増加します。

(4) MIMO は、マルチアンテナ送信とマルチアンテナ受信を採用し、送信機と受信機の間で異なるアンテナ構成を組み合わせることで、データ伝送速度とシステム容量を大幅に向上させることができます。

MIMOアンテナの応用

3g での Mimo アプリケーション mimo テクノロジーの研究は、比較的成熟した段階に入っています。しかしこれまで、mimo が携帯電話システムに商業的に実装されることはほとんどありませんでした。mimo 方式のほかに、3G (第 3 世代) では MIMO 方式が採用されていません。mimo システムの大規模商用化に影響を与える主な要因は 2 つあります。1 つはアンテナの問題です。mimo システム設計では、アンテナの数と間隔が非常に重要なシステム パラメーターです。端末の場合、無相関フェージングを確保するには 1/2 波長間隔で十分であり、最大 2 つのアンテナを使用できます。携帯電話の場合、アンテナを 2 本設置するのが問題になる場合があります。これは、携帯電話のデザインの傾向として、アンテナをカバーの中に入れて外観の見栄えを良くする傾向があり、間隔の要求が厳しくなっているためです。2 つ目は、受信機の複雑さです。まず、受信機での mimo チャネルの推定が複雑になります。さらに、特別な rf (無線周波数)、ハードウェア、受信機の高度な分離アルゴリズムによっても複雑になります。既存の非 mimo ネットワークとのシステムの互換性、ITU (国際電気通信連合) がまだ mimo チャネル モデルを統一していないという事実、および送信機の csi (チャネル状態情報) の考慮も考慮する必要があります。2. mimo テクノロジーのその他のアプリケーション mimo テクノロジーは固定ブロードバンド無線アクセスの分野で広く使用されており、mimo を採用している主な企業は iospan Wireless2less および raze テクノロジーです。iospan ワイヤレスのエアバースト システムは、mimo-ofdm 直交周波数分割多重に基づく fdd (周波数分割二重) システムです。Raze technology の skyfir システムには mimo インターフェイスもあり、ビームフォーミング コントローラーでアップグレードできます。

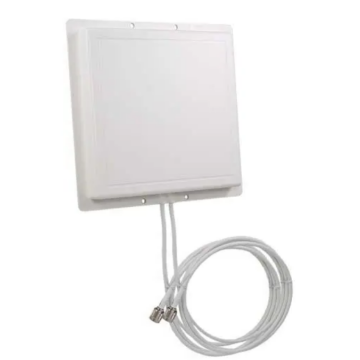

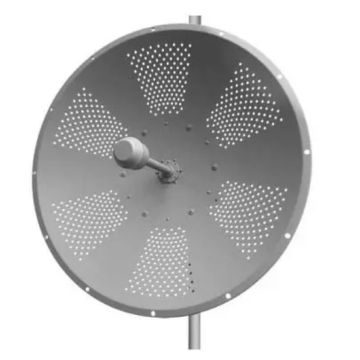

MIMO アンテナの種類

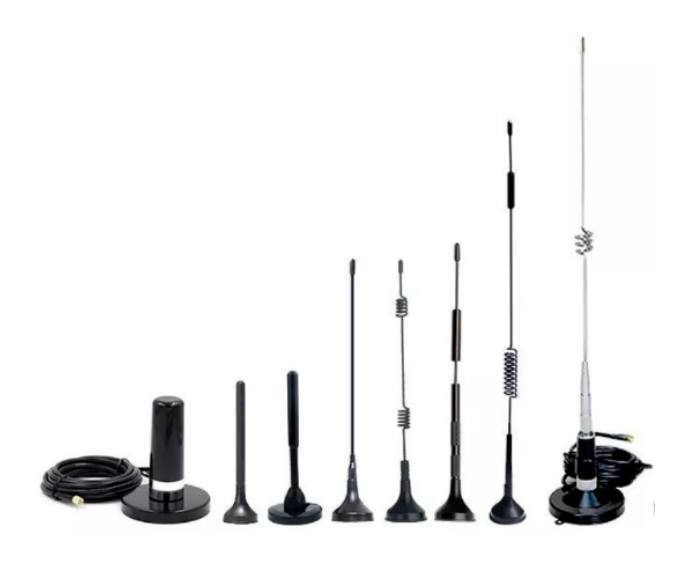

マグネットアンテナとは何ですか?

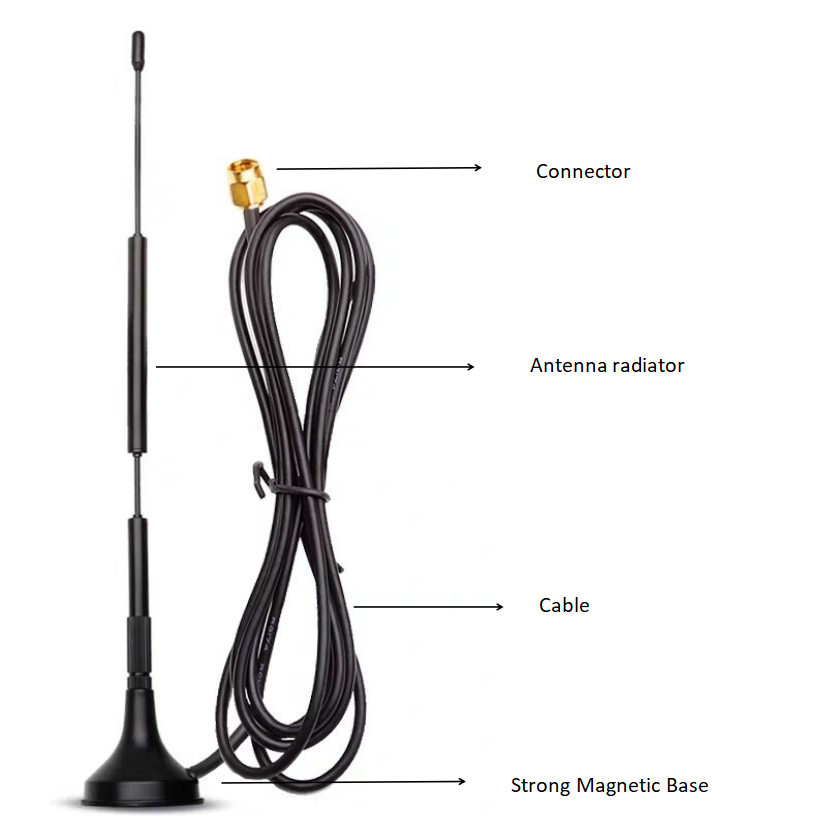

マグネットアンテナの構造

1.アンテナ放射器はステンレス鋼、純銅、形状記憶合金などの材料で作られており、その形状は一般的に鞭または棒です。サッカー アンテナの放射器は実際にはモノポール (ホイップ) アンテナであり、理想的な導体面 (グランド) に対して垂直な対称発振器のアームです。アンテナの原理によれば、ワイヤー アンテナの共振周波数は 1/2 波長の整数倍です。鏡像原理によれば、磁石アンテナの理想的な最小電気サイズは、理想的な無限平面上で 1/4 波長です。利得を改善したい場合は、中間にインダクタンスを追加することで、アンテナ放射器の長さ (1/4 波長の整数倍) を増やすことができます。

2.強力な磁性ベースの機能は、アンテナ全体を固定し、磁石アンテナが吸着された金属と確実に導電接触するようにすることです。

3. ケーブルには通常、RG シリーズ (RG58、RG174) と 3D ワイヤーが含まれます。

4. アンテナ コネクタの一般的なタイプは、N ヘッド、SMA、BNC、TNC、I-PEX などです。その中で、マグネット アンテナの一般的なコネクタは、N ヘッド、SMA、BNC、TNC などです。男性と女性に分かれています。アンテナを選択するときは、機器に適合するコネクタを購入する必要があります。

マグネットアンテナを使用する際に注意すべき2つのポイント

アンテナの性能を最大限に発揮するには、キャビネットや機関車の上部に吸着して高さと放射方向を確保する必要があります。他の部分に取り付けた場合、定在波、パターン、高さの変化が発生し、通信距離に影響を与えます。2. アンテナは広い視野に設置するようにし、シャフトや複雑な電磁環境のある場所への設置は避けてください。この方法によってのみ、通信品質を改善し、バックグラウンドノイズなどの予測できない干渉現象を軽減することができます。

マグネットアンテナの目的

マグネットアンテナの使用について、まずその利点について話しましょう。取り付け方法が正しければ、マグネット アンテナの定在波比は内蔵アンテナよりも優れており効率的であり、カスタマイズの必要はありません。スティック接着アンテナと同じ周波数帯域と構造サイズで、利得が高く、伝送距離が長く、実際の使用要件に応じてさまざまな設置位置を選択できます。上記の利点に加えて、マグネット アンテナは幅広い用途があり、日常の自動販売機、エクスプレス キャビネット、カー ラジオに加えて、中程度のゲイン要件を持つワイヤレス モジュールやワイヤレス ゲートウェイにも適しています。

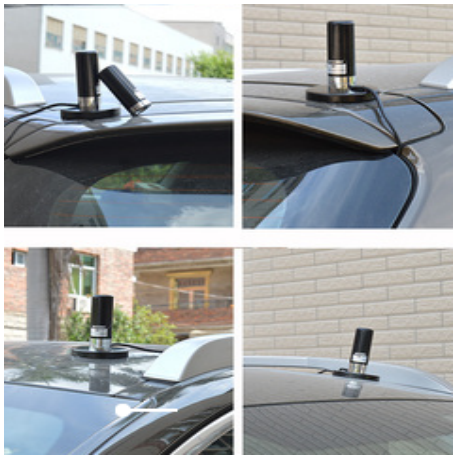

マグネットアンテナは屋外の電気ボックスや自動車に使用できます。屋外で使用する場合は、レドームをFRPなどの素材で製作することができ、防水性や防風性にも優れます。

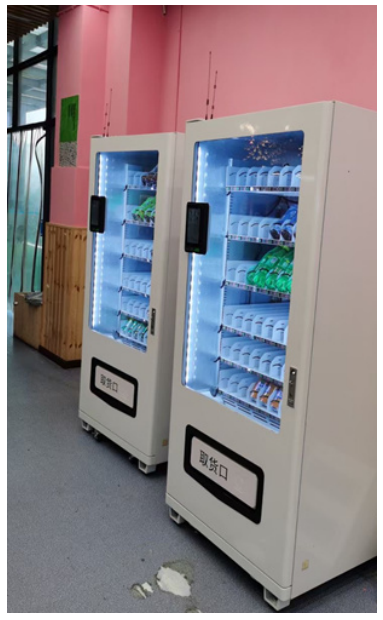

の 磁石 アンテナは自動販売機にも使用できます。アンテナのベースは強力な磁気吸盤なので、取り付けが簡単で外れにくいです。.
