GL160-868
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|

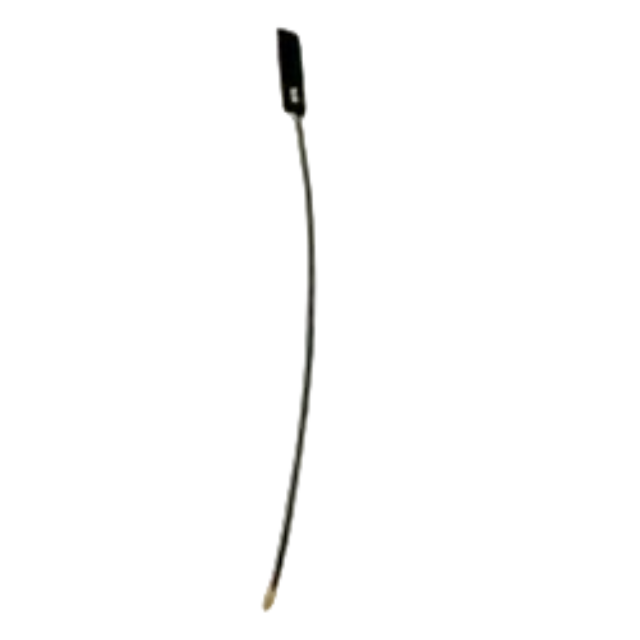

868MHZパッチアンテナ | |
GL160-868 | |
受動電気仕様 | |
周波数-MHz | 868 |
VSWR | ≤2 |
ノーマルインピーダンス-Ω | 50 |
ゲイン dBi | ≤0dBi |
分極 | ライナー |
メカニカルインデックス | |
ケーブル | RF1.13 |
ケーブル長 | 150mm |
コネクタ | IPEX |
アンテナ寸法-mm | 29mm×8mm |
レドームの色 | 黒 |
温度-℃ | -40～＋85 |
1. 超小型・省スペース設計
わずか 29 mm x 8 mm のアンテナの超薄型パッチ設計により、スペースに制約のある IoT デバイス、携帯端末、およびさまざまな組み込み無線モジュールに簡単に統合でき、小型デバイスの設計に理想的な選択肢となります。
2. プラグアンドプレイ、簡単なインストール
長さ 150mm の RF1.13 ケーブルと標準 IPEX コネクタが標準装備されており、市場の主流の無線通信モジュール (LoRa や Sigfox など) にすぐに接続できるため、はんだを使用せずに取り付けることができ、製造および組み立てプロセスが大幅に簡素化されます。
3. 安定した性能、効率的な伝送
ゲインは 868MHz 帯域で約 0dBi ですが、電圧定在波比 (VSWR) は 2.0 以下であり、効率的なエネルギー放射を確保し、信号反射を最小限に抑え、ワイヤレス データ送信に安定した信頼性の高い接続を提供します。
4. 広い動作温度範囲、過酷な環境に最適
-40°C ～ +85°C の動作温度範囲で、過酷な屋外環境と機器内の高温条件の両方で安定した電気的性能を維持し、要求の厳しい産業用途の要求を満たします。
5. 柔軟で取り外し可能でメンテナンスが簡単
アンテナは取り外し可能なデザインが特徴です。アンテナやケーブルが輸送中や使用中に損傷した場合、修理のために工場に戻ることなく簡単に交換できるため、将来のメンテナンスのコストと困難さが効果的に軽減されます。
アプリケーションシナリオ
モノのインターネット (IoT) デバイス: リモート データの収集と送信のために LoRaWAN および Sigfox エンド ノードに組み込まれています。
スマート メーター: スマート水道、電気、ガス メーターに統合され、遠隔からの自動検針が可能です。
ワイヤレス センサー ネットワーク: 農業センシング、環境モニタリング、産業センシング、その他のシナリオにおけるワイヤレス データ バックホールに使用されます。
資産トラッカー: 小型のペット、貨物、または資産追跡タグに使用されます。
携帯型医療機器: 無線データ伝送を必要とする小型の携帯型医療機器に通信接続を提供します。
よくある質問
Q: このアンテナの動作周波数は何ですか?
A: 868MHz ISM 帯域向けに設計されており、ヨーロッパやその他の地域で広く使用されている LoRa や Sigfox などの IoT 通信規格と互換性があります。
Q: アンテナの利得はどれくらいですか?
A: アンテナのゲインは約 0dBi で、全方向性または短距離通信を必要とする小型デバイスに適しています。
Q: どのような種類のコネクタが使用されますか?
A: 小型ワイヤレス モジュールで非常に一般的な IPEX コネクタ (IPX または UMCC コネクタとも呼ばれます) を使用します。
質問: ケーブルの長さはどれくらいですか?
A: 製品には長さ 150mm の RF1.13 同軸ケーブルが付属しており、デバイス内で柔軟な配線が可能です。
Q: このアンテナは屋外での使用に適していますか?
A: アンテナ自体は密閉されていませんが、動作温度範囲が広く (-40 °C ～ +85 °C)、保護ハウジングを備えた屋外デバイスに統合できます。
Q: 最大出力はどれくらいですか?
A: 一般的なパッシブ パッチ アンテナとして、低電力 IoT アプリケーション (通常 ≤2W) に適しています。
