GL2806B
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
1. パフォーマンス指標
アイテム | コンテンツ |
動作温度 | -40℃～+105℃ |
保管温度 | -40℃～+105℃ |
※中心周波数 MHz (60*45mm グランドプレーンに粘着テープなし) | 2332.50±10.0 |
-10dB 帯域幅 MHz 最小 | 120 |
偏光モデル | LHCP |
インピーダンス | 50Ω |
周波数温度係数 | 20ppm/℃以下 |

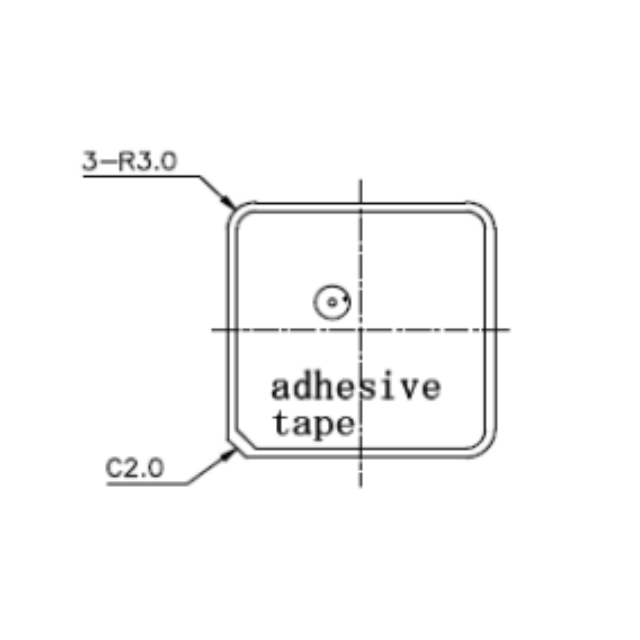

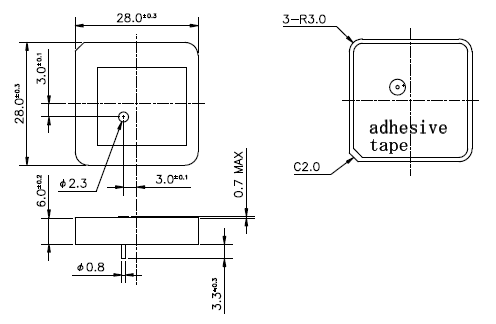

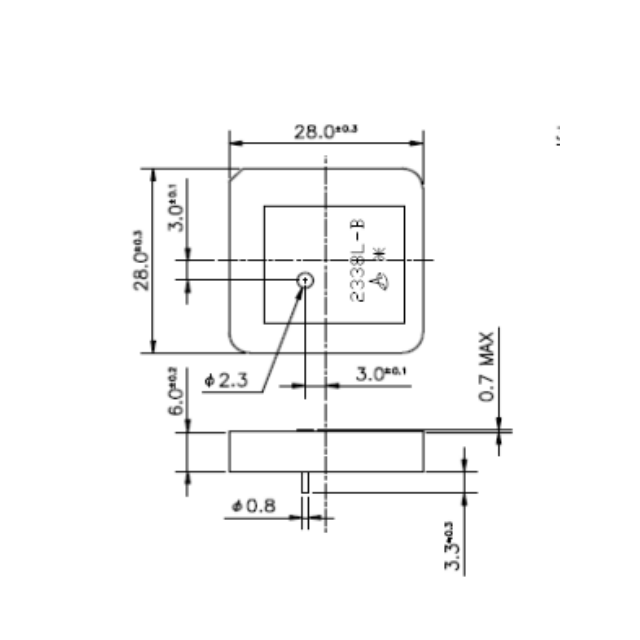

2.次元
3.インピーダンス特性

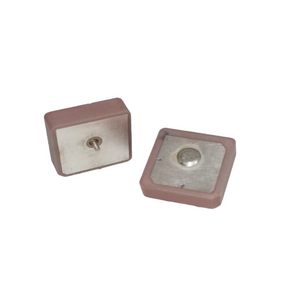

4.製品紹介
●超広帯域120MHz帯域
幅広い周波数範囲(2332.5±10MHz)にわたって堅牢な信号受信を実現し、マルチバンドGPSや衛星通信システムに最適です。
●高精度な左手円偏波（LHCP）
によるLHCP偏波により、信号干渉とマルチパスエラーが軽減され、GPSナビゲーションおよびIoTアプリケーションで信頼性の高いパフォーマンスが保証されます。
●極端な温度耐性
-40°C ～ +105°C で完璧に動作し、熱サイクル (-40°C↔105°C) にも耐えられるため、過酷な屋外環境や産業環境に最適です。
●工業グレードの耐久性
厳しい振動 (10 ～ 55Hz)、湿度 (90 ～ 95% RH)、はんだ付けテスト (260 ～ 290°C) に合格し、要求の厳しいセットアップにおいて長期信頼性を保証します。
●最適化されたグランドプレーン互換性
60x45mm グランドプレーンとシームレスに統合できるように設計されており、ドローン、テレマティクス、スマートセンサーの PCB レイアウトを簡素化します。
アプリケーションシナリオ
GPS ナビゲーション システム: 自動車、船舶、航空の GPS ユニットで安定した追跡を保証します。
産業用 IoT ネットワーク: 機械の監視のため、工場の振動や極端な温度に耐えます。
衛星通信: LHCP は衛星地上局の信号の明瞭度を高めます。
屋外資産追跡: 物流や農業用センサーの湿気や熱ストレスに耐えます。
ドローンテレメトリー：軽量設計により、高精度の UAV 測位をサポートします。
よくある質問
Q:このアンテナの帯域幅はどれくらいですか?
A: 120MHz の最小 -10dB 帯域幅を提供し、さまざまな周波数にわたって安定したパフォーマンスを保証します。
Q:特定のグランドプレーンが必要ですか?
A: はい、最適なパフォーマンスを得るには、60x45mm のグランド プレーン (お客様が用意したもの) が必要です。
Q:高温はんだ付けにも対応できますか?
A: はい、端子は 95% 以上のはんだ被覆率で 260 ～ 290°C のはんだ槽に耐えます。
Q: LHCP は都市部での GPS の使用に適していますか?
A: もちろんです。LHCP は、都市などの GPS が不安定な環境におけるマルチパス干渉を最小限に抑えます。
Q:振動に対する耐久性はどのくらいですか?
A: 10 ～ 55Hz で軸 (x/y/z) ごとに 2 時間テストされており、自動車または産業機器に最適です。
Q:使用温度範囲はどれくらいですか?
A: -40 °C ～ +105 °C で確実に機能し、最大 105 °C で保管可能です。
