GL156
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
受動電気仕様 | |
周波数範囲 | 698～960MHz 1710～2690MHz |
入力インピーダンス | 50Ω |

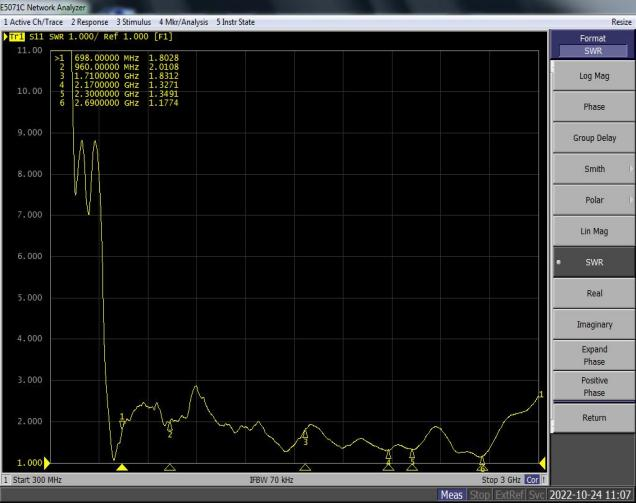

VSWR | ≤ 2.5 |
得 | ≤5dBi |
分極 | リニア |
機械仕様 | |
アンテナサイズ | アンテナサイズ |

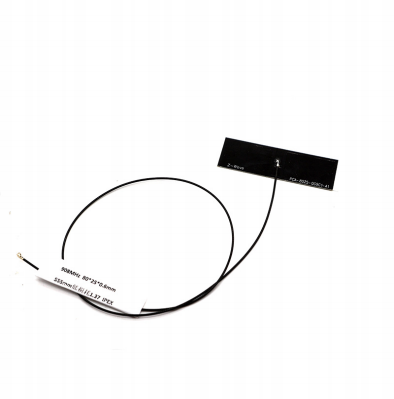

ケーシング | プリント基板 |
コネクタの種類 | IPEX |
使用温度 | -40℃～+85℃ |
レドームの色 | 黒 |
製品紹介
1. 広帯域カバレッジ: 698 ～ 960MHz および 1710 ～ 2690MHz の周波数帯域をサポートし、2G/3G/4G ネットワークと完全に互換性があり、世界中のさまざまな通信事業者の周波数帯域要件に適応します。
2. 高性能: ゲイン ≤ 5dBi、VSWR ≤ 2.5、および 50Ω インピーダンスにより、エネルギー損失を最小限に抑えながら、効率的で安定した信号伝送が保証されます。
3. コンパクトで簡単な取り付け: PCB アンテナはコンパクトな構造と IPEX インターフェイスを備えており、直接はんだ付けまたはプラグインが可能で、さまざまなデバイスへの迅速な統合が可能です。
4. 工業グレードの信頼性: 動作温度範囲は -40°C ～ +85°C です。黒色の PCB 基板は耐熱性と耐干渉性を備えており、過酷な環境に適しています。
5.高い互換性： 4G LTE Cat-M、NB-IoT、および従来の2G/3Gモジュールと互換性があり、IoTおよびモバイル通信デバイスで広く使用されています。
アプリケーションシナリオ
4G LTEルーター/ゲートウェイ内蔵アンテナ
産業用モノのインターネット (IIoT) データ収集端末
スマート電力/水道メーター遠隔通信モジュール
車載T-Boxと遠隔監視装置
POS機やATMなどの金融端末装置
スマートホーム制御およびセキュリティ機器
携帯型医療機器のデータ送信
ドローン画像送信・リモコン通信モジュール
よくある質問
Q: このアンテナは 5G ネットワークをサポートしていますか?
A: いいえ。GL156 は 2G/3G/4G 用に設計されており、最大 4G LTE 周波数帯域 (2690MHz) をサポートします。
Q: IPEX コネクタは緩みやすいですか?
A: IPEX コネクタは安全な接続のためのロック設計を採用しており、永久接続のためのはんだ付けオプションも提供しています。
Q: アンテナには外部インピーダンス整合が必要ですか?
A: アンテナには 50Ω マッチング回路が内蔵されており、追加のマッチングなしで標準 RF ポートに直接接続できます。
Q: 5dBi ゲインのアンテナの範囲はどれくらいですか?
A: 実際の範囲はモジュールの電力と環境によって異なります。通常、屋外では数百メートルですが、屋内や障害物に囲まれている場合は、この距離が短くなることがあります。
Q：防水・防塵対応ですか？
A: アンテナは裸の PCB であり、防水ではありません。デバイス内に取り付ける必要があります。
Q: GPS または WiFi 信号の受信に使用できますか?
A: いいえ。GL156 は 698 ～ 2690MHz のモバイル通信周波数帯域にのみ最適化されており、GPS (1.5GHz) や WiFi (2.4/5GHz) には適していません。
