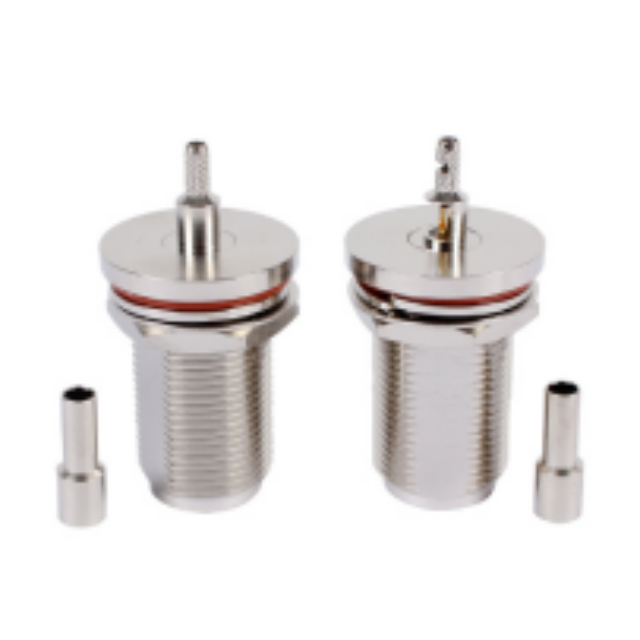

GL-NCKY1.5
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
周波数 範囲(GHz) | 9 |
インピーダンス(オーム) | 50 |
VSWR | 1.10 |
試験 電圧(最大) | 2500V |
PIM(3次 ) | ≤-160 dBc @ 2 x 20 W |
嵌合サイクル | ≥ 500 |
カップリングトルク | 最大1.7Nm |
推奨カップリングトルク | 0.7～ 1.1Nm |
温度範囲 | -55℃～+155℃ |
外部 接点 | 真鍮 CuSnZnメッキ |
センター連絡先 | 真鍮 Agメッキ |
ケーブルグループ | 該当なし |
メッキ | CuSnZn |
長さ(mm) | Ф 21.8*38.2*4.8 |
製品紹介
1. 9GHzの周波数で50Ωの標準インピーダンスで動作し、互換性のある高品質の高周波信号伝送を可能にします。
2. 超低い VSWR (1.10) と 3 次 PIM ≤-160dBc @ 2x20W を誇り、信号の反射と干渉を効果的に最小限に抑えます。
3. 耐久性のある構造: 外側接点は真鍮 CuSnZn メッキ、中心接点は真鍮 Ag メッキで、優れた導電性と耐食性を実現します。
4. 500 回以上の嵌合サイクルをサポートし、推奨結合トルクは 0.7 ～ 1.1Nm (最大 1.7Nm) で、確実に接続と取り外しを繰り返すことができます。
5. 極端な温度 (-55℃ ～ +155℃) および最大 2500V の試験電圧に耐え、過酷な産業、屋外、航空宇宙のシナリオに適応します。
アプリケーションシナリオ
1. 機器間で安定した高周波信号伝送を実現する4G/5G通信基地局。
2. 低干渉と信頼性の高い接続を必要とする衛星通信およびマイクロ波システム。
3. 正確な9GHz帯測定用の工業用試験機器（シグナルアナライザ、ネットワークアナライザ）。
4. 極端な温度および高電圧条件で動作する航空宇宙および軍用電子機器。
5. 耐久性のある信号接続を必要とする屋外無線通信デバイス (IoT ゲートウェイ、Wi-Fi 基地局)。
よくある質問
Q: GL-NCKY1.5 コネクタの周波数範囲は何ですか?
A: 最大 9 GHz の周波数範囲をサポートしており、中高周波数のアプリケーションに適しています。
Q: この N タイプ コネクタの VSWR 値はどれくらいですか?
A: VSWR は 1.10 で、損失を最小限に抑えた効率的な信号伝送を保証します。
Q: コネクタは何回の嵌合サイクルに耐えられますか?
A: 500 回以上の嵌合サイクルをサポートし、繰り返し使用しても長期的な信頼性を提供します。
Q: 取り付け時の推奨カップリングトルクはどれくらいですか?
A: 確実で安定した接続を確保するには、推奨トルクは 0.7 ～ 1.1Nm (最大 1.7Nm) です。
Q: このコネクタは極端な温度環境でも動作しますか?
A: はい、-55℃ ～ +155℃ で動作し、過酷な産業、航空宇宙、屋外のシナリオに適応します。
Q: コネクタの接点にはどのような材質が使用されていますか?
A: 外部接点: 真鍮に CuSnZn メッキ。中心コンタクト：真鍮に銀メッキを施し、優れた導電性を実現。
