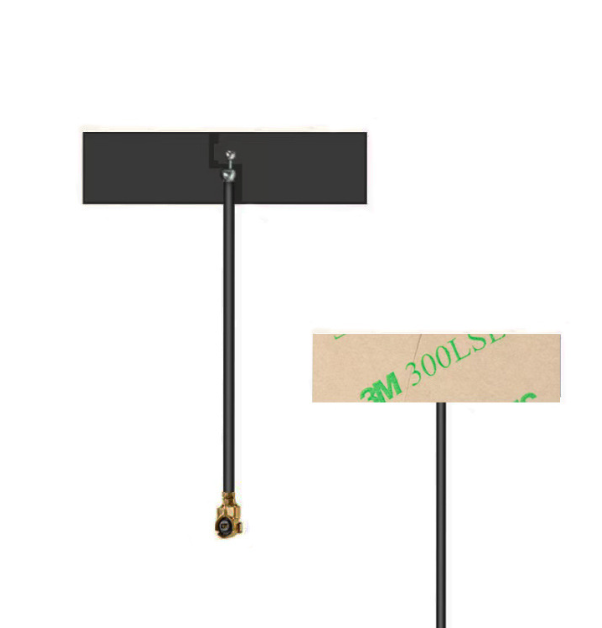

860-928MHz UHF ワイヤレスモジュール GL158 用 PCB 内部アンテナ

製品紹介

1. 正確な周波数帯域カバー: 860-928MHz UHF 帯域に最適化されており、RFID や IoT 伝送などのアプリケーションを完全にサポートし、帯域内で安定したパフォーマンスを提供します。

2. 高度に統合され、取り付けが簡単: 内蔵 PCB 設計、150 mm ケーブル長、IPEX コネクタ (はんだ付け可能) を特徴とし、主流の RF モジュールと互換性があり、3M 両面テープで固定することでデバイスに迅速に統合できます。

3. 優れた電気的性能: ゲイン ≤ 3.2dBi、VSWR ≤ 2.0、および 50 Ω のインピーダンスにより、低損失伝送による効率的な信号送受信が保証されます。

4. 垂直偏波設計: 信号の透過性と安定性が向上し、タグの読み書きやデータ収集などの指向性通信シナリオに特に適しています。

5. 軽量で耐久性のある構造: ODI.13 ケーブルは柔軟性があり、曲げに強いため、産業環境での長期使用に適しています。

アプリケーションシナリオ

UHF RFIDリーダー/ライター（倉庫管理、小売盗難防止）

IoT端末機器（スマートメーター、資産追跡）

産業用ワイヤレスデータ収集モジュール

携帯端末装置（PDA、バーコードスキャナ）

遠隔監視センサーネットワーク

よくある質問

Q: このアンテナはどのような通信プロトコルをサポートしていますか?

A: 主に、UHF RFID (EPC Gen2 など)、LoRa、および独自のプロトコルを含む、860 ～ 928 MHz の周波数帯域でのワイヤレス通信をサポートします。

Q: アンテナにはインピーダンス整合が必要ですか?

A: アンテナは 50Ω インピーダンス向けに設計されており、追加のマッチングなしで標準 RF 回路と直接マッチングできます。

Q: IPEXコネクタは簡単に取り外しできますか?

A: IPEX コネクタには、確実な接続のためのロック機構があり、はんだ付けによって永久に固定することもできます。

Q: 高温環境では両面テープの効果が失われますか?

A: 3M工業用両面テープが標準で付属しており、耐熱性に優れています。ただし、長期間の高温環境下では補助固定を推奨します。

Q: 3.2 dBi ゲイン アンテナのおおよその範囲はどれくらいですか? A: 範囲は送信電力と環境によって異なりますが、通常は 10 ～ 50 メートルに達します (特定のデバイスと環境に応じて異なります)。

Q: マルチバンド動作をサポートしていますか?

A: いいえ。GL158 は 860 ～ 928MHz の周波数帯域向けに設計された狭帯域アンテナであり、他の周波数帯域はサポートしません。
