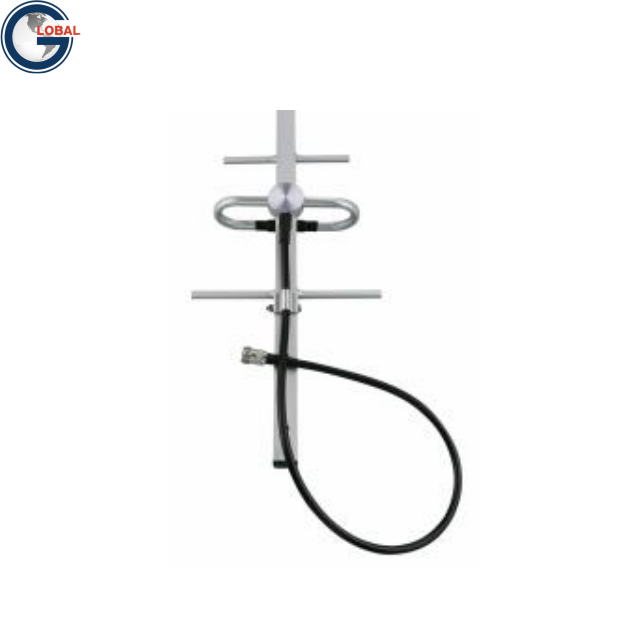

GL-DYU4YG3S
Asialeren
8517710000
5個
受け入れられました
10000PC/日
| 数量： | |
|---|---|
電気仕様 | |
周波数範囲 (MHz) | 380-470 |
帯域幅 (MHz) | 20 |
水平半値ビーム幅 (°) | 120 |
垂直半値ビーム幅 (°) | 70 |
ゲイン (dBi) | 7 |
分極 | 垂直または水平 |
VSWR | ≤1.5 |
前後比 (dB) | ≥15 |
平均電力、最大 (W) | 100 |
インピーダンス (Ω) | 50 |
機械仕様 | |
アンテナの長さ (cm) | 50 |
正味重量 (kg) | 0.3 (取り付けキット付属) |
要素の数 | 3 |
要素材料 | ソリッドアルミニウム（溶接） |
ケーブル長 (CM) | 38(15インチ) |
コネクタ | N 女性 |
環境仕様 | |
応用 | アウトドア |
使用温度(℃) | -40 ～ +70 (-40 ～ 158°F) |
湿度(%) | 5～95 |
生存風速 (km/h) | 200 |
取付仕様 | |
特に指定がない限り、取り付けブラケットは付属します | |
取付マスト径(mm) | Φ40～50 |
製品紹介
最適なゲイン: 7dBi のゲインを提供し、その周波数範囲内で信頼性の高い LORA 通信のための強化された信号強度を提供し、短距離から中距離のアプリケーションに適しています。
中程度の帯域幅: 380 ～ 470 MHz の周波数範囲内の 20 MHz の帯域幅は、干渉を低減して効率的な信号伝送に役立ちます。
広いビーム幅: 水平半値ビーム幅 120°、垂直 70° により、比較的広いエリアをカバーし、より広い指向性カバレッジが必要なシナリオに適しています。
耐久性のある素材: 頑丈な溶接アルミニウム製で、屋外環境でも長持ちするように作られています。 -40°C ～ +70°C の温度で動作し、風速 200 km/h に耐えることができます。
ユーザーフレンドリーなセットアップ: N - メスコネクタと直径 40 ～ 50 mm のポール用の取り付けキットが付属しており、取り付けが迅速かつ簡単になります。
アプリケーションシナリオ
局地的な産業モニタリング: 小規模な工業地域や工場では、限られた範囲内での機器のモニタリングと資産追跡のために LORA ベースのセンサーを接続するために使用できます。
農村地域でのスマート ホーム拡張: 従来の Wi-Fi に制限がある可能性がある農村地域や郊外でスマート ホーム システムを拡張する場合、短距離から中距離でのスマート デバイス間の通信を可能にすることができます。
キャンパス全体の IoT アプリケーション: 教育キャンパスでは、アクセス制御、建物内の環境監視、モバイル資産の追跡などのアプリケーション向けに、LORA ベースの IoT ネットワークを確立するために使用できます。
小規模環境モニタリング: センサーが中央ハブと通信する必要があるローカルエリアの大気質、騒音レベルなどの環境パラメータをモニタリングします。
コミュニティ ベースのワイヤレス ネットワーク: 小規模コミュニティでは、インターネット アクセスやセキュリティ関連情報などのリソースを共有するためのワイヤレス ネットワークのセットアップに役立ちます。
| パラメータ | GL-DYU4YG3S | GL-DYUAYG12S |
|---|---|---|
| 周波数範囲 | 380～470MHz | 380～470MHz |
| 得 | 7dBi | 12～14dBi |
| 水平ビーム幅 | 120° | 40° |
| 垂直ビーム幅 | 70° | 35° |
| 前後比 | ≥15dB | ≥18dB |
| アンテナの長さ | 50cm | 128センチメートル |
| 重さ | 0.3kg（キット含む） | 1.5kg（キット含む） |
| 要素の数 | 3 | 10 |
| 生存風速 | 200km/h | 200km/h |
ゲインとビーム幅:
GL-DYU4YG3S : より低いゲイン (7 dBi) と広いカバー範囲 (水平 120 度、垂直 70 度) で、広範囲のアプリケーションに最適です。
GL-DYUAYG12S : より高いゲイン (12 ～ 14 dBi) とより狭いビーム (水平 40 度、垂直 35 度) で、長距離指向性通信用に最適化されています。
サイズと重量:
GL-DYU4YG3S : コンパクト (50 cm) かつ軽量 (0.3 kg) で、スペースに制約のあるセットアップやポータブルなセットアップに適しています。
GL-DYUAYG12S : より大きく (128 cm)、重い (1.5 kg) ため、堅牢な取り付けインフラストラクチャが必要です。
パフォーマンス：
GL-DYUAYG12S は前後比が向上し (≥18 dB 対 ≥15 dB)、後方信号からの干渉を軽減します。
GL-DYUAYG12S は 3 要素に対して 10 要素を備えており、 優れた指向性フォーカスと信号透過性を提供します。
ケーブルと設置:
どちらも N メス コネクタを備え、Φ40 ～ 50 mm のマストをサポートします。
GL-DYU4YG3S の ケーブルはわずかに長くなります (38 cm と 30 cm) が、違いはわずかです。
次の場合は、GL-DYU4YG3S を選択してください。
短距離から中距離のアプリケーション (都市への展開、IoT ネットワークなど) には 広いカバレッジが 必要です。
設置スペースが限られている場合や、可搬性を優先する場合。
コストや設定の簡素化が懸念されます。
次の場合は、GL-DYUAYG12S を選択してください。
長距離の指向性通信 (田舎のリンク、ポイントツーポイント システムなど) が必要です。
障害物を貫通したり、干渉を最小限に抑えたりするには、より高いゲインとより狭いビーム幅が重要です。
設置場所は、より大きくて重いアンテナ (安定した塔や柱など) をサポートします。
Q:このアンテナの最大入力電力はどれくらいですか?
A:最大入力電力は100Wです。
Q:屋内に設置できますか？
A: 屋外での使用向けに設計されていますが、特定の要件や信号環境に応じて屋内に設置することもできますが、最高のパフォーマンスを得るには屋外に設置することをお勧めします。
Q:ビーム幅が広いと信号にどのような影響がありますか?
A: ビーム幅が広いため、アンテナは水平方向と垂直方向により広いエリアをカバーできるため、より広い範囲内の複数のデバイスに到達する必要がある場合に有益です。
Q:ケーブルの長さはほとんどの設置に十分ですか?
A: ケーブルの長さは 38 cm (15 インチ) です。特定の設置要件に応じて、延長ケーブルの使用が必要になる場合があります。
質問: 取り付け説明書は付属しますか?
A: はい、取り付けキットが付属しており、通常はセットアップ プロセスを案内する取り付け説明書が付属しています。
Q:LORA 以外のワイヤレス デバイスでも使用できますか?
A: 主に 380 ～ 470MHz の周波数範囲で動作する LORA デバイス向けに設計されています。他のデバイスで使用すると、最適な結果が得られない可能性があります。
Q:アンテナのメンテナンスはどうすればよいですか?
A:特に極端な気象条件の後は、物理的な損傷がないか定期的に確認してください。接続がしっかりしていてきれいであることを確認してください。
