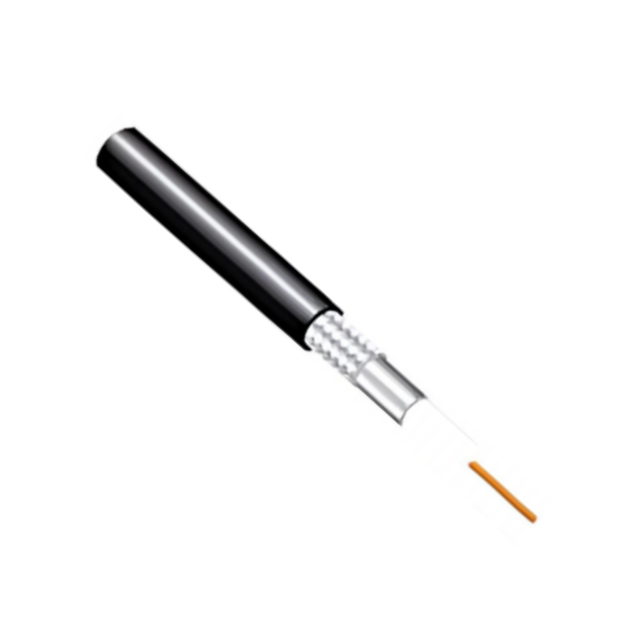

構造の特徴 | ||||
構造 | アイテム | 基準値 | ||
①内部導体 | 材料 | 裸銅 | ||
構成(mm):各ワイヤの合計/外径(mm) | 7/0.27±0.01 | |||
(撚り)公称外径(mm) | ||||
②絶縁 | 材料 | 発泡PP | ||
色 | ナチュレル | |||
公称外径(mm) | 215±0.10 | |||
③外部導体 | 材料 | ラミネートアルミテープ+錫メッキ銅 | ||
各ワイヤの構成合計/外径(mm) | 112*0.10 | |||
公称外径(mm) | 265±0.15 | |||
カバー率(%) | 典型的な | |||
④ジャケット | 材料 | PVC | ||
色 | 黒 | |||
公称外径(mm) | 3.30±0.10 | |||
電気的特性 | ||||
アイテム | 基準値 | アイテム | 周波数 25℃&海面L | 規格値 単位：dB |
静電容量(pF/m) | 80±3 |
減衰 | 200MHz | 0.220 |
速度(%) | 83 | 800MHz | 0.440 | |
インピーダンス | 50±2 | 1500MHz | 0.650 | |
定在波比 | - | 2500MHz | 0.810 | |
最大動作電圧(V) | 3000MHz | 0.880 | ||
動作周波数(GHz) | 6 | 5000MHz | 1.210 | |
耐電圧 (Vms) | 1000 | 60DOMHz | 1.350 | |
信頼性 | ||||
アイテム | ユニット | 基準 値 | ||
動作温度 | ℃ | 40～+105 | ||
製品紹介
① 精密なインピーダンス制御
精密な50±2オームの特性インピーダンス設計を採用することで、安定した高周波信号伝送を保証し、さまざまな通信機器のインピーダンス要件に完全に一致し、信号の反射を低減します。
②超広帯域低損失
最大 6 GHz の動作周波数をサポートし、200 MHz でわずか 0.22 dB/m、3000 MHz で 0.88 dB/m の減衰を実現し、高周波信号伝送品質を確保します。
③ 多層シールド
外部導体にはアルミ箔と錫メッキ銅編組の二重シールドを採用しており、優れた電磁干渉保護を実現しています。通常のシールド範囲により、信号の純度が保証されます。
④ 高品質な素材構造
内部導体は 7 ストランド 0.27 mm 裸銅線です。絶縁層は誘電率が安定した発泡PP素材を使用しています。黒色のPVC外装シースは耐候性に優れています。
⑤ 広い使用温度範囲
動作温度範囲は-40°C～+105°Cで、さまざまな過酷な環境に適応し、極端な温度条件下でも安定した動作を保証します。
アプリケーションシナリオ
●基地局アンテナ システム:基地局の無線周波数ユニット (RFU) とアンテナを接続し、信号伝送品質を確保します。
●屋内分配システム：ショッピングモールやオフィスビルなどの屋内をカバーするための信号伝送媒体として機能します。
●放送・テレビ伝送システム：放送・テレビ信号を伝送し、高周波信号の低損失伝送をサポートします。
●ワイヤレス監視システム：ワイヤレスカメラと伝送機器を接続し、安定した映像信号を確保します。
●試験・計測機器:通信機器の研究開発やフィールドテスト用のテストケーブルとして。
よくある質問
Q: このケーブルの特性インピーダンスは何ですか?
A: 標準特性インピーダンスは 50 ± 2 オームで、ほとんどの通信機器の要件に完全に一致します。
Q: サポートされる最大周波数はどれくらいですか?
A: 最大動作周波数は 6 GHz で、HF から C バンドまでの幅広いアプリケーションに適しています。
Q: ケーブルの減衰パラメータは何ですか?
A: 200 MHz で 0.22 dB/m、800 MHz で 0.44 dB/m、3000 MHz で 0.88 dB/m。
質問: ケーブルの直径は何ですか? A: 呼び外径が3.30±0.10mmですので、配線や取り付けが容易です。
Q: 高耐圧はありますか?
A： 耐電圧試験電圧は1000Vrmsであり、安全性は確保されております。
Q: 内部導体の材質は何ですか?
A: 内部導体は 7 本の 0.27 mm 裸銅線で構成されており、優れた導電性と柔軟性を確保しています。
