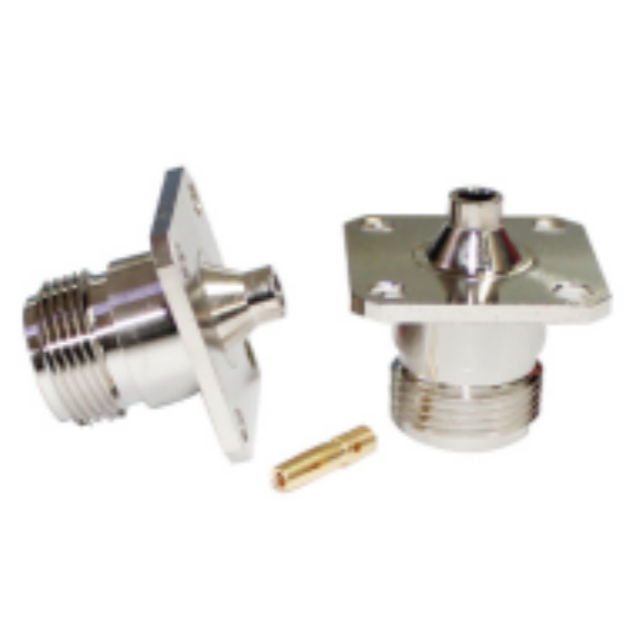

GL-NKFB3
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
周波数 範囲(GHz) | 9 |
インピーダンス(オーム) | 50 |
VSWR | 1.10 |
試験 電圧(最大) | 2500V |
PIM(3次 ) | ≤-160 dBc @ 2 x 20 W |
嵌合サイクル | ≥ 500 |
カップリングトルク | 最大1.7Nm |
推奨カップリングトルク | 0.7～ 1.1Nm |
温度範囲 | -55℃～+155℃ |
外部 接点 | 真鍮 CuSnZnメッキ |
センター連絡先 | 真鍮 Agメッキ |
ケーブルグループ | 該当なし |
メッキ | CuSnZn |
長さ(mm) | Ф 13.5*25.3*5.5 |
1. 50Ω標準インピーダンスで9GHzの周波数帯域をカバーし、中高周波シーンにおいてスムーズで高品質な信号伝送を可能にします。
2. 超低 VSWR (1.10) と 3 次 PIM ≤-160dBc @ 2x20W を統合し、信号反射と相互干渉を効果的に低減します。
3. 高品質構造：外側接点に黄銅CuSnZnメッキ、中心接点に黄銅Agメッキを施し、優れた導電性と耐食性を確保。
4. 500 以上の嵌合サイクルをサポートし、0.7 ～ 1.1Nm の推奨結合トルク (最大 1.7Nm) により、頻繁な接続シナリオでも信頼性の高いパフォーマンスを実現します。
5. 過酷な環境への適応性に優れ、極端な温度 (-55℃ ～ +155℃) および産業用安定性のための最大 2500V の試験電圧に耐えます。
アプリケーションシナリオ
1. 安定した信号カバレッジと伝送を実現する 4G/5G スモールセル基地局と屋内配信システム。
2. 干渉防止信号リンクを必要とするスマートシティの無線通信機器 (交通監視センサーなど)。
3. 正確な 9GHz 帯域データ収集のための工業用試験および測定機器 (信号発生器、ネットワーク アナライザ)。
4. 極端な温度と複雑な電磁環境で動作する屋外エッジ コンピューティング ノードと IoT ゲートウェイ。
5. 耐久性と耐干渉性の信号接続を必要とする軍用通信端末および航空宇宙補助電子機器。
よくある質問
Q: GL-NKFB3 コネクタの周波数範囲は何ですか?
A: 最大 9 GHz の周波数範囲をサポートしており、中高周波数の通信およびテスト アプリケーションに適しています。
Q: この N タイプ コネクタはどのようにして信号の安定性を確保しますか?
A: VSWR 1.10 および ≤-160dBc PIM により、信号損失と干渉を最小限に抑え、安定した伝送を保証します。
Q：コネクタの抜き差しは何回まで繰り返し可能ですか？
A: 500 回以上の嵌合サイクルをサポートし、頻繁に使用しても信頼性の高いパフォーマンスを維持します。
Q: このコネクタを取り付けるための適切な結合トルクはどれくらいですか?
A: 安全で損傷のない接続を確保するには、推奨トルクは 0.7 ～ 1.1Nm (最大 1.7Nm) です。
Q: このコネクタは屋外の過酷な環境に適応できますか?
A: はい、-55℃～+155℃の温度耐性と耐食性メッキにより、屋外の産業シナリオに適しています。
Q: コネクタの導電性と耐久性を保証する材料は何ですか?
A: 外部接点: 真鍮、CuSnZn メッキ。中心コンタクト: 真鍮に銀メッキを施し、導電性と寿命のバランスを保ちます。
