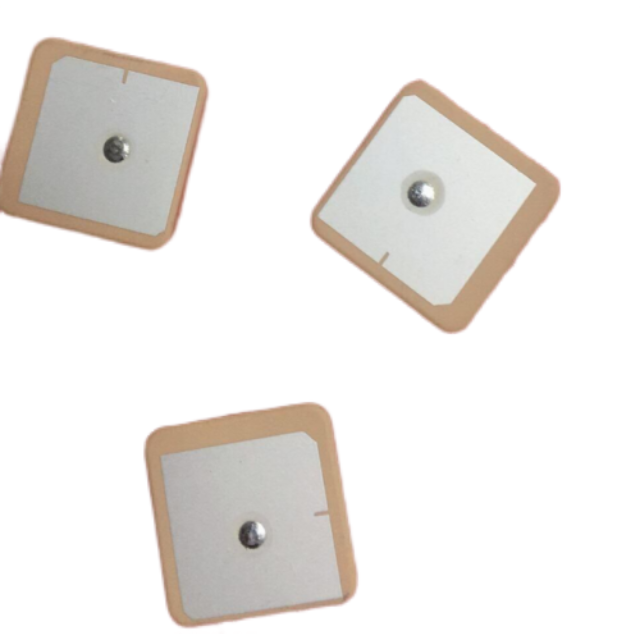

GLXCT2504
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|
パフォーマンスインデックス
技術的要件 | テクニカルインデックス |
材質名 | パッシブセラミックアンテナ |
周波数範囲(MHz) | GPS：1575.42MHz グロナス：1602Mhz |
中心周波数(MHz) | |
Gain(dBi)（天頂時のゲイン） | ≥2dBi(PCB接続時) |
軸比(dB) | ≤5dB(中心周波数) |
帯域幅(MHz) | 20MHz以上（リターンロス@-10dB） |
出力インピーダンス(Ω) | 50Ω |
VSWR(dB) | <2 |
リターンロス(dB) | ≤-15(1575.42MHz&1602MHz) |
垂直ビーム幅(°) | 100±10° |
水平ビーム幅（°） | 360° |
効率 （％） | ≥57%@1575MHz |
≥56%@1575MHz | |
分極 | RHCP |
寸法（mm） | 25*25*4 |
環境 適応
1 | 使用温度[℃] | -40～85 |
2 | 使用温度[℃] | -40～85 |
3 | 使用湿度[%] | ≤95 |
製品構造図
製品紹介
デュアルバンド互換性
GPS L1 (1575.42MHz) および GLONASS G1 (1602MHz)信号 をサポートし 、マルチコンスタレーションの精度を必要とするグローバル ナビゲーション システムに最適です。
高い信号効率
1575MHz で 57% 以上の効率と 2dB 以上の天頂ゲインを達成し、遠隔地や障害物のある場所でも強力な信号受信を保証します。
堅牢な環境耐性
極端な温度 (-40 °C ～ 85 °C) および高湿度 (≤95%) においても確実に動作し、沿岸、産業、および屋外での展開に適しています。
コンパクトで耐久性のある設計

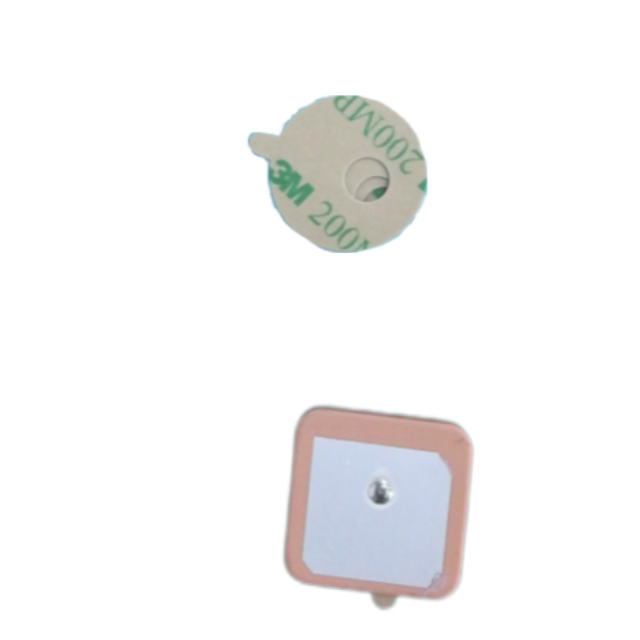

超小型の 25x25x4mmの 設置面積で、滑らかな銀の表面と酸化防止ピンを備えており、簡単な統合と長期的な耐久性を保証します。
最適化された RF パフォーマンス
50Ω インピーダンス、低い VSWR (<2)、20MHz 帯域幅を備え、信号損失を最小限に抑え、標準 RF システムとの互換性を最大限に高めます。
使用例
屋外ナビゲーション システム: ハイキング デバイス、ドローン、海洋機器に信頼性の高いデュアルバンド測位を提供します。
フリート管理: 悪天候下でもトラックや物流車両の正確な GPS/GLONASS 追跡を保証します。
産業用 IoT センサー: 工場の振動や温度変動に耐えるように設計されています。
スマート農業: 農村部で安定した衛星信号を必要とする精密農業ツールをサポートします。
緊急ビーコン: 救助活動のために極限環境で重要な位置データを提供します。
よくある質問
Q:このアンテナは GPS と GLONASS の両方をサポートしていますか?
A: はい、全地球測位精度のために GPS L1 (1575.42MHz) および GLONASS G1 (1602MHz) 帯域をカバーしています。
Q:使用温度範囲はどれくらいですか? A:
-40 °C ～ 85 °C で確実に機能し、極端な屋外および産業環境に適しています。
Q:このアンテナは防水ですか?
A: 防水性については明示的に評価されていませんが、耐湿性 (≤95%) があるため、保護された屋外での使用に適しています。
Q:このアンテナの利得はどれくらいですか?
A: PCB に接続した場合、天頂でのゲインは 2dB 以上であり、強力な信号受信が保証されます。
Q:外部電源は必要ですか? A: いいえ、
パッシブ アンテナ な ので追加の電力は必要ありません。
Q:標準の RF システムと互換性がありますか?
A: はい、 50Ω インピーダンス と低い VSWR (<2) を備えており、シームレスな統合が可能です。
Q:保証期間は何ですか?
A: この製品には 製造上の欠陥に対して 1 年間の保証が付いています。
