GL1600-168
Asialeren
8517710000
100個
承認されました
10000個/日
| 数量： | |
|---|---|

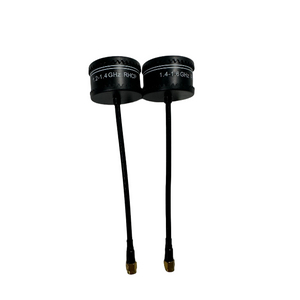

1.6Gアンテナ | |
GL1600-168 | |
電気インデックス | |
周波数-MHz | 1400-1600 |
ゲイン dBi | 2 |
VSWR | ＜1.5 |
ノーマルインピーダンス -Ω | 50 |
分極 | RHCP |
メカニカルインデックス | |
ケーブル長 | RG141 ブラック |
コネクタ | SMAオス |
アンテナ寸法-mm | ⊘40.5*168mm |
振動 | 10～55Hz 振幅1.5mm 2時間 |
環境に優しい | ROHS準拠 |
温度-℃ | -40～＋85 |
湿度-﹪ | 5~95 |
製品紹介
1.1400-1600MHzの専用周波数帯域は、ドローンの高周波通信ニーズを満たすように設計されています。この帯域は、中級から高級のドローン (産業検査やプロの航空写真に使用されるものなど) の遠隔制御や画像送信に推奨される周波数です。低い周波数帯域と比較して、信号伝送速度が高く (4K HD 画像伝送をサポート)、民生用無線デバイス (Wi-Fi や Bluetooth など) からの干渉の影響を受けにくくなっています。
2.RHCP円偏波技術により、複雑な環境でも安定した信号受信を保証します。 RHCP 設計は、ドローンの画像送信とリモコン信号の偏波に完全に一致します。従来の直線偏波アンテナと比較して、信号の反射、障害、損失を効果的に低減し、信号受信効率を 30% 以上向上させます。強い電磁干渉や非常にダイナミックな飛行シナリオでも、安定した接続を維持し、角度のずれによって切断が頻繁に発生する直線偏波アンテナの問題点を解決します。
3.低VSWR + 高インピーダンスマッチングにより、ロスのない効率的な信号伝送を保証します。VSWR <1.5と、業界標準の≤2.0を大幅に上回り、信号の反射損失を大幅に低減し、アンテナからドローン端末までの1.6GHz高周波信号の90%以上の伝送効率を確保します。標準の 50Ω インピーダンスはドローンの通信モジュールと正確に一致し、エネルギーの無駄をさらに削減します。 2dBi ゲインと組み合わせることで、高ゲインによって引き起こされる狭ビームの問題を回避しながら、1.5 ～ 3 km の安定したカバレージを保証します。このカバレッジと信号強度のバランスにより、中距離および長距離のドローン運用に適しています。
4.耐振動性、耐候性、環境対応、過酷な環境でも信頼性：10-55Hz、振幅1.5mm、2時間の厳しい振動試験に合格し、ドローンの高速飛行（時速80km以下）、離着陸時の衝撃、乱気流にも耐え、内部部品の緩みによる性能低下を防ぎます。動作温度範囲:-40°C ～ +85°C、湿度範囲 5% ～ 95% で、高地や凍結する山岳地帯、湿気の多い海岸や雨の多い環境でも安定して動作します。
5.コンパクトなサイズと簡単な設置でドローンのスペース制約に適応: 寸法はわずか⊘40.5×168mmで軽量で、一般的なミネラルウォーターボトルのわずか3分の1のサイズです。ドローンの空力レイアウトや飛行操縦性に影響を与えることなく、ドローンの胴体、翼、ジンバルに簡単に取り付けることができます。
アプリケーションシナリオ
●プロ仕様の空撮ドローン：映画やテレビの空撮や都市地図作成に適しています。
●産業用検査ドローン：電力線、石油パイプライン、橋梁検査、その他の産業用途に適しています。
●緊急救助ドローン：地震、洪水、森林火災などの災害現場の極限環境でも信号接続を確保し、リアルタイムの現場映像を送信します。
●農植物保護ドローン：大型の農植物保護ドローンに適しています。 1.6GHzの周波数帯域は、複数のドローン連携のための信号伝送をサポートし、地上基地局からのルート計画指示と作物の成長監視データを同時に受信します。
●警察警備ドローン：都市部の警備パトロールや大規模イベントの警備に使用されます。 1.6GHzの高周波帯域で長距離（最長3km）の高精細な監視映像伝送をサポートし、低遅延で緊急事態にも迅速に対応します。
よくある質問
Q: GL1600-168 はどの周波数範囲をカバーしますか?
A: 1400 ～ 1600 MHz (1.6G) の周波数範囲をサポートしており、プロのドローン通信に最適です。
Q: GL1600-168 はどのような偏光を使用しますか? それがなぜ重要ですか?
A: RHCP 偏波を使用しており、ドローン信号と一致し、複雑な環境で信号損失を 30% 以上削減します。
Q: GL1600-168 のコネクタのタイプは何ですか?
A: SMA オス コネクタを使用しており、ほとんどのプロフェッショナル ドローン通信モジュールと広く互換性があります。
Q: GL1600-168は振動に強いですか?
A: はい、ドローンの飛行振動に耐えるための 2 時間の振動テスト (10 ～ 55 Hz、振幅 1.5 mm) に合格しています。
Q: GL1600-168 の VSWR は何ですか? それはどのように役立ちますか?
A: VSWR は 1.5 未満で、信号反射損失を最小限に抑え、効率的な 1.6G 信号伝送を保証します。
Q: GL1600-168の使用温度範囲はどれくらいですか?
A: 通常は -40℃ ～ +85℃ で動作し、極寒、高温、高湿度の環境に適応します。
Q: GL1600-168 の寸法はどのくらいですか?
A: ⊘40.5×168mmのコンパクトな寸法で、軽量で飛行に影響を与えることなくドローンに簡単に取り付けることができます。
