GL916R35
Asialeren
8517710000
100
承認されました
1000/日
| 数量： | |
|---|---|
性能特性
アイテム | コンテンツ |
中心周波数 MHz (70角グランドプレーンに粘着テープ付き) | 916.0±3(MHz) |
-10dB帯域幅（MHz）以上 | 26 |
Fc max でのリターンロス | <-15dB |
VSWR (帯域幅単位)最大 | 2.0 |
軸比(dB) | ≦3.0 |
インピーダンス Ω | 50 |
偏光モデル | RHCP |
周波数温度係数 | 20ppm/℃以下 |
誘電率 | 37 |

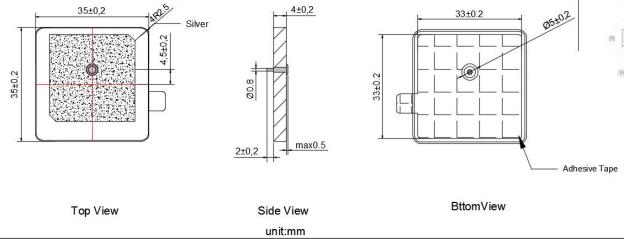

Dimensions
同様のアンテナ間の違い
部品番号 | GL916R35 | GL900A | GLR915 |
頻度 | 916MHz | 906～960MHz | 915MHz |
VSWR | 2.0 | 1.5 | 2.0 |

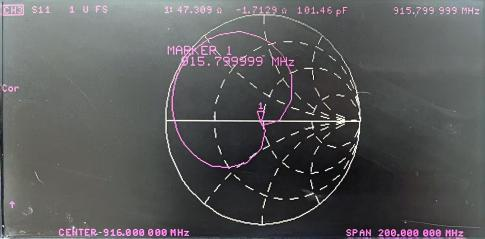

測定されたスミスチャート

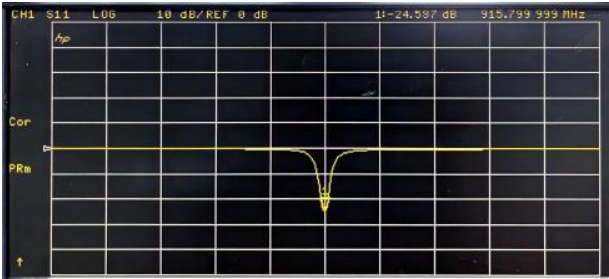

リターンロス

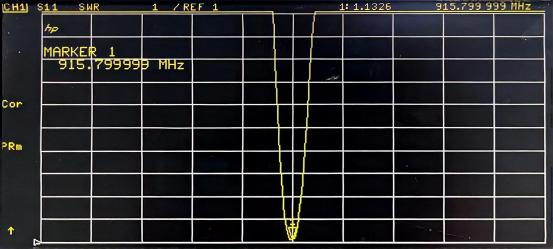

VSWR
製品紹介
安定した中心周波数: GL916R35 は 916.0 ± 3 MHz の中心周波数で動作し、狭い周波数範囲内で一貫した信号の送受信を保証します。この安定性は、正確な周波数調整が必要なアプリケーションにとって非常に重要であり、干渉や信号損失のリスクを軽減します。
適切な帯域幅: 少なくとも 26 MHz の -10dB 帯域幅により、アンテナは比較的広い周波数範囲をカバーできます。これにより、複数のチャネルまたはデータ ストリームをサポートできるため、複数のノードを備えたワイヤレス センサー ネットワークなど、大容量通信を必要とするアプリケーションに適しています。
低いリターンロスとVSWR： 中心周波数でのリターンロスは-15dB未満で、帯域幅内のVSWR（電圧定在波比）は最大2.0です。これらの値は、効率的な電力伝送と最小限の信号反射を示します。リターンロスとVSWRが低いため、信号品質が向上し、通信の信頼性が向上し、アンテナが大幅な損失なく信号を効果的に送受信できるようになります。
右手円偏波 (RHCP): GL916R35 は RHCP 偏波を備えています。このタイプの偏波には、マルチパス信号からの干渉の低減や障害物を通過する信号の透過性の向上など、いくつかの利点があります。これは、都市部や反射面が多い屋内空間など、複雑な電磁環境で特に役立ちます。
低い周波数温度係数: GL916R35 は、周波数温度係数が最大 20ppm/℃で、温度変化による影響が少なくなります。これは、その性能が広範囲の温度にわたって安定していることを意味し、温度変化が大きくなる可能性がある過酷な環境を含む屋内および屋外の両方の用途に適しています。
アプリケーションシナリオ
スマート農業: さまざまな天候にさらされる土壌センサーでの信頼性の高いデータ送信を保証します。
インダストリアルIoT: 電磁ノイズのあるファクトリーオートメーションシステムの接続を維持します。
医療機器: ワイヤレス患者監視装置に安定した信号を提供します。
公共料金メーター: スマート水道/ガスメーターで長期的な精度を提供します。
よくある質問
Q:このアンテナの帯域幅はどれくらいですか?
A: -10dB 帯域幅は ≥26MHz で、広周波数アプリケーションをサポートします。
Q:高温環境でも動作しますか?
A: はい、-40°C ～ +85°C の範囲で安定するように設計されています。
Q: RHCP 偏波は調整可能ですか?
A: リクエストに応じてカスタム偏波 (LHCP など) も利用可能です。
Q:誘電率は性能にどのような影響を与えますか?
A:ε=37と高いため、効率を維持しながらコンパクトなサイジングが可能です。
Q:典型的な VSWR 値はどれくらいですか?
A: 動作帯域幅内で VSWR ≤2.0 であれば、電力損失は最小限に抑えられます。
Q:グランドプレーンは必要ですか?
A: 最適なパフォーマンスを得るには、70x70mm のグランド プレーンを推奨します。
Q:テスト用のサンプルはありますか?
A: はい、サンプルの入手可能性と納期については営業にお問い合わせください。
Q:特定の周波数に合わせてカスタマイズできますか?
A: カスタム周波数調整が可能です。当社のエンジニアリングチームと要件について話し合ってください。
