GL009C-4
Asialeren
8517710000
100個
受け入れられました
10000PC/日
| 数量： | |
|---|---|
電気インデックス | ||||
製品名 | GNSS+LTE+LTE+WIFI コンボアンテナ | |||
製品番号 | GL009C-4 | |||
周波数範囲-MHz | L1: 1559-1609 L5: 1166-1187 | 796-960/1710-2700 | 796-960/1710-2700 | 2400-2483.5 |
帯域幅-MHz | 50/21 | 154/980 | 154/980 | 83.5 |
VSWR | ≤1.5 | ≤2.0 | ≤2.0 | ≤2.0 |
ゲイン dBi | 2.0dBic(天頂) | 2.0 | 2.0 | 3.0 |
LNA ゲイン dBi | 28±2 | -- | -- | |
分極 | RHCP | リニア | リニア | |
供給電圧 | DC2.2 ～5V | ----- | ||
消費電流 | 5-15mA | ----- | ||
入力インピーダンス-Ω | 50 | |||
メカニカルインデックス | ||||
ケーブル-m | 4*RG174-1m | |||
コネクタ | 4 * SMA オス | |||
アンテナ寸法-mm | Ø48*82 | |||
取り付け方法 | スクリュー | |||
侵入保護 | IP65～IP67(ケーブル差込口を除く) | |||
振動 | 10～55MHz、振幅1.5mm 2時間 | |||
製品紹介
マルチバンド互換性：GL009C-4は、GNSS（L1：1559～1609、L5：1166～1187）、LTE（796～960/1710～2700）、WIFI（2400～2483.5MHz）を含む複数の周波数帯をカバーするコンボアンテナです。このマルチバンド機能により、幅広いアプリケーションに適しており、異なるワイヤレス システム間でのシームレスな通信が可能になります。
低い VSWR：GNSS では VSWR ≤ 1.5、LTE および WIFI 帯域では ≤ 2.0 のアンテナにより、効率的な電力伝送が保証されます。低い VSWR は信号反射を低減します。これは、サポートされているすべての周波数帯域にわたって安定した接続と信頼性の高い信号伝送を維持するために重要です。
適切なゲイン：GNSS では 2.0dBic (天頂)、LTE および WIFI 帯域では 2.0 ～ 3.0dBi のゲインを提供します。このゲインは弱い信号を強化するのに役立ち、統合されている無線通信システムの全体的なパフォーマンスが向上します。
信頼性の高い保護と耐久性：IP65～IP67の侵入保護等級（ケーブル差込口を除く）を備え、アンテナは塵や水の侵入に耐えます。また、10～55MHz、振幅1.5mmの振動に2時間耐えることができるため、過酷な環境での使用に適しています。
便利な取り付けと接続：GL009C - 4には、4 * RG174 - 1mケーブルと4 * SMAオスコネクタが付属しており、さまざまなデバイスに簡単に接続できます。ネジによる取り付け方法により、さまざまなセットアップに安定した確実な取り付けオプションが提供されます。

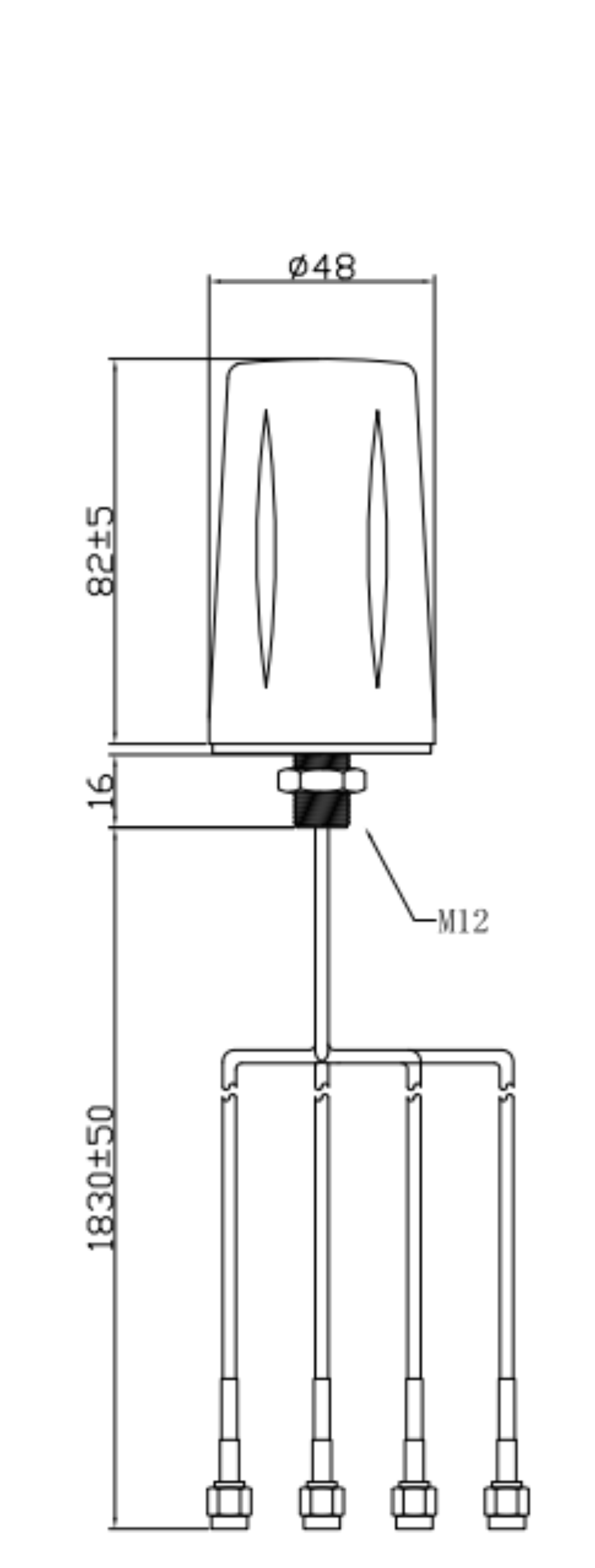

寸法図
アプリケーションシナリオ
車両: フリートの GPS 追跡とリアルタイム データ送信。
ドローン: 航空マッピングのための信頼できる GNSS 測位と LTE 接続。
インダストリアル IoT : デュアル LTE バックアップを必要とする工場またはリモート サイトのセンサー ネットワーク。
屋外ルーター: オフグリッド通信システムの WiFi および LTE カバレッジを強化します。
よくある質問
Q:このアンテナは 4G ネットワークと互換性がありますか?
A: はい、グローバル 4G 接続用に LTE 帯域 796 ～ 960MHz および 1710 ～ 2700MHz をサポートしています。
Q：大雨にも耐えられますか？
A: IP65～IP67 等級は粉塵や噴流水に対する保護を保証しますが、ケーブル差込口は除きます。
Q: SMA コネクタを使用するデバイスは何ですか?
A: ルーター、モデム、GPS トラッカーで一般的です。柔軟な配線用の 4x SMA オス コネクタが含まれています。
Q:外部電源は必要ですか?
A: いいえ - 2.2 ～ 5 V DC で動作し、低消費電流 (5 ～ 15 mA) です。
Q: GNSS LNA ゲインは調整可能ですか?
A: いいえ、信号増幅を最適化するために、LNA ゲインは 28±2dB に固定されています。
Q：アンテナの設置方法はどうすればいいですか？
A: ネジ取り付け機構は平らな面 (車両の屋根や機器パネルなど) で使用してください。
質問:ケーブルの長さはどれくらいですか?
A: 配線が簡単な 1 メートルの RG174 ケーブルが付属しています。
Q: 5G ネットワークをサポートしていますか?
A: いいえ、LTE、GNSS、WiFi (2.4GHz) アプリケーション向けに設計されています。
