GL-DY0738v24
Asialeren
8517710000
5個
受け入れられました
10000個/日
| 数量： | |
|---|---|
技術的および機械的仕様 | ||

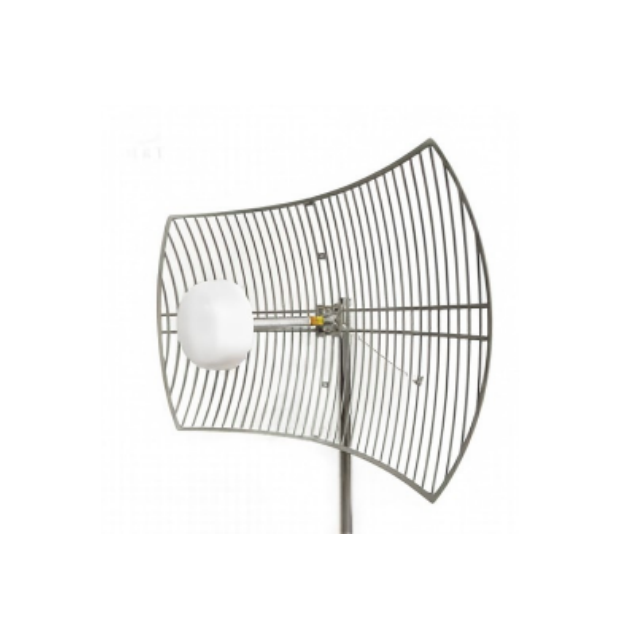

型番 | GL-DY0738v24 | |
周波数(MHz) | 698-960 | 1710-2700 |
帯域幅(MHz) | 262 | 990 |
ゲイン(dBi) | 15 | 24 |
水平 ビーム幅(°) | 23 | 12 |
垂直 ビーム幅(°) | 25 | 14 |
F/ B 比-dB | 30以上 | |
VSWR | ≤3.0 | |
インピーダンス | 50オーム | |
分極 | 縦+横 | |
力 | 100W | |
コネクタ | N-女性 | |
寸法(mm) | 0.6*0.9メートル | |
重量(kg) | 3.0kg | |
定格 風速 -m /s | 60 | |
取り付け マスト 直径 | 35-50mm | |
製品紹介
1.超長距離をカバーするデュアルバンド高ゲイン
698 ～ 960MHz と 1710 ～ 2700MHz の両方のデュアルバンドを正確にカバーし、低周波数帯域で 15dBi のゲイン、高周波数帯域で 24dBi の高ゲインを提供し、信号カバレッジを効果的に拡張し、遠隔地での信号が弱い問題を解決します。

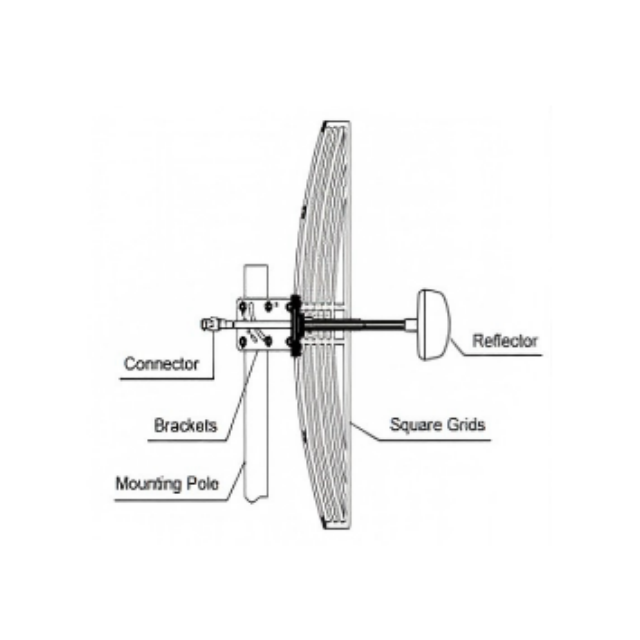

2. 正確な指向性伝送を実現するプロフェッショナルな放物線グリッド設計
放物線状のグリッド構造を採用しており、水平ビーム幅は12°～23°、垂直ビーム幅は14°～25°です。 30dB 以上の高い前後比と組み合わせることで、正確な指向性信号伝送が保証され、干渉が大幅に軽減されます。
3. 信号受信品質を向上させる二重偏波技術
革新的に垂直+水平二重偏波をサポートし、異なる偏波方向の信号の受信を可能にします。これにより、複雑な環境における信号受信の安定性とデータ スループットが大幅に向上します。
4. 過酷な環境に耐える工業用グレードの構造設計
風の抵抗を軽減するグリッド構造を採用し、定格風速60m/sまで耐えられます。 35 ～ 50 mm の標準マストと互換性があり、3 kg の重量で安定性と設置の容易さをバランスさせ、過酷な屋外環境向けに特別に設計されています。
5. 高い電力負荷容量、商用グレードのニーズを満たします
100Wの高電力入力、VSWR≤3.0をサポートし、N型メスコネクタを装備し、高電圧ネットワーク環境での安定した動作を保証し、通信事業者グレードのアプリケーションの要件を満たします。
アプリケーションシナリオ

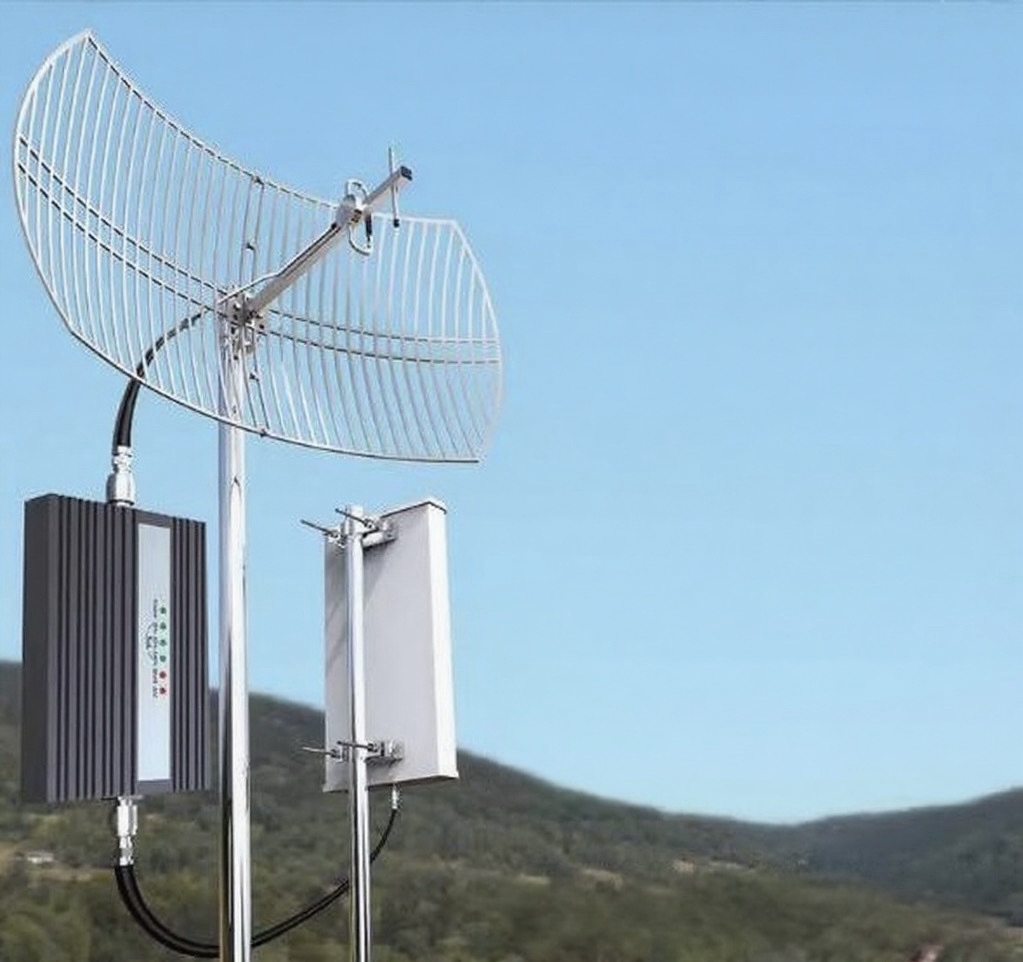

5G 基地局信号延長: メインアンテナまたは補助アンテナとして機能し、都市周辺部または農村地域で 5G ネットワークのカバレッジを拡張します。
ワイヤレス インターネット サービス プロバイダー (WISP): 農村部や山岳地帯に長距離のポイントツーポイントまたはポイントツーマルチポイントのワイヤレス接続を提供します。
エンタープライズ専用ネットワーク: 工場、鉱山、港などの大規模なサイトに専用通信ネットワークを確立します。
ビデオ監視バックホール: 遠隔地にあるセキュリティ カメラに安定したワイヤレス ビデオ伝送リンクを提供します。
緊急通信システム: 災害現場での迅速な展開を可能にし、一時的な通信リンクを確立します。
よくある質問
Q: このアンテナはどの周波数帯域をサポートしていますか?
A: 698 ～ 960MHz および 1710 ～ 2700MHz の帯域で動作するため、4G LTE と 5G アプリケーションの両方に最適です。
Q: グリッド設計はパフォーマンスにどのようなメリットをもたらしますか?
A: 放物線状のグリッド設計は、風の強い地域での屋外設置に不可欠な正確な信号焦点を維持しながら、風による負荷を軽減します。
Q: 24dBi ゲインの実際的な意味は何ですか?
A: 24dBi ゲインにより信号範囲が大幅に拡張され、リンク品質が向上します。見通しの良い条件下で数キロメートルにわたる通信が可能になります。
Q: どのような取り付け金具が必要ですか?
A: 標準的な直径 35 ～ 50 mm のポールを取り付けます。確実に取り付けるために、専門の取り付けブラケットをお勧めします。
Q: このアンテナは異常気象にも適していますか?
A: はい、耐風速 60m/s と堅牢な構造により、強風や雨などの厳しい屋外条件にも耐えられます。
Q: 二重偏波の利点は何ですか?
A: 二重偏波 (垂直 + 水平) により、アンテナは両方の方向で信号を受信できるようになり、偏波の不一致による信号損失が軽減されます。
Q: どのようなケーブルとコネクタを使用すればよいですか?
A: 最適なパフォーマンスを得るには、アンテナの N メス インターフェイスに適合する N タイプ オス コネクタを備えた低損失同軸ケーブルを使用してください。
