製品NO | GL1309 |
電気仕様 | |
周波数範囲-MHz | 433 |
ゲイン -dBi | 2.0 |
VSWR | ≤1.9 |
入力インピーダンス-Ω | 50 |
分極 | 垂直 |
最大出力 -W | 50 |
雷保護 | 直流アース |
コネクタ型式 | — |
機械的仕様 | |
サイズ -mm | 5*21 |
アンテナ重量-g | 1 |
材料 | リン銅 |
同様のアンテナ間の違い
部品番号 | GL1309 | GL-DYG1301 | GL-DYG1302 |
得 | 2 | 3 | 2 |
VSWR | 1.9 | 1.9 | 1.9 |
同様のアンテナ間の違い
部品番号 | GL1309 | GL1302 | GL1304 |
得 | 2.0 | 2 | 1 |
VSWR | 1.9 | 1.9 | 1.9 |

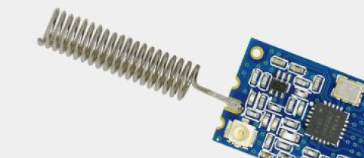

製品紹介
小型・軽量
寸法5×21mm、重さわずか1gと非常にコンパクトなアンテナです。大幅にかさばることなく、ワイヤレスセンサーやリモコンなどの小型デバイスに簡単に統合できます。
最適なゲインと周波数
2.0dBi ゲインで 433MHz で動作し、信号強度とカバレッジのバランスが取れています。これにより、短距離から中距離の無線通信アプリケーションに適しており、安定した信号伝送が保証されます。
高品質素材
アンテナはリン銅製で、優れた導電性と耐久性を備えています。過酷な環境下でも長寿命にわたって安定した性能を維持できます。
垂直偏波
垂直偏波は、多くの一般的な環境、特に水平方向の障害物が多いエリアでの信号干渉を軽減するのに役立ちます。これにより、垂直方向の通信システムにおいて、より信頼性の高い信号の受信と送信が保証されます。
優れた電力処理と保護
最大電力処理容量 50W と DC 対地雷保護機能により、比較的高い電力入力に耐えることができ、雷によるサージから保護され、システム全体の信頼性が向上します。
アプリケーションシナリオ
スマート メータリング: AMR/AMI データ収集ユニット
産業用センサー: 化学プラントのタンクレベル監視
医療機器: ワイヤレス患者モニター (IEC 60601 準拠)
車両テレマティクス: フリート追跡 OBD モジュール
ホームオートメーション: ガレージドアコントローラー / スマート灌漑
Q：コネクタの取り付け方法は？
A: PCB への直接はんだ付け (コネクタなし) – ご要望に応じてパッド寸法を提供します。
Q: 都市部での最大範囲は?
A: 100-300m (受信機の感度と障害物によって異なります)。
Q: ケーブルアタッチメントはカスタマイズ可能ですか?
A: はい。 OEM 注文の場合は、ケーブルの長さ/タイプ (RG174 など) を指定します。
Q：アース線の仕様は？
A: 18AWG以上銅線をアース棒に接続します (DC アース端子が付属しています)。
Q: ROHS 準拠ですか?
A: はい。リン銅は ROHS 2.0/REACH 基準を満たしています。
Q: 動作湿度の限界はありますか?
A: 95% 結露なし (湿った環境には絶縁保護コーティングを推奨)。
Q：ゲインパターンの種類は？
A: 全方向垂直 (放射パターン図が利用可能)。
