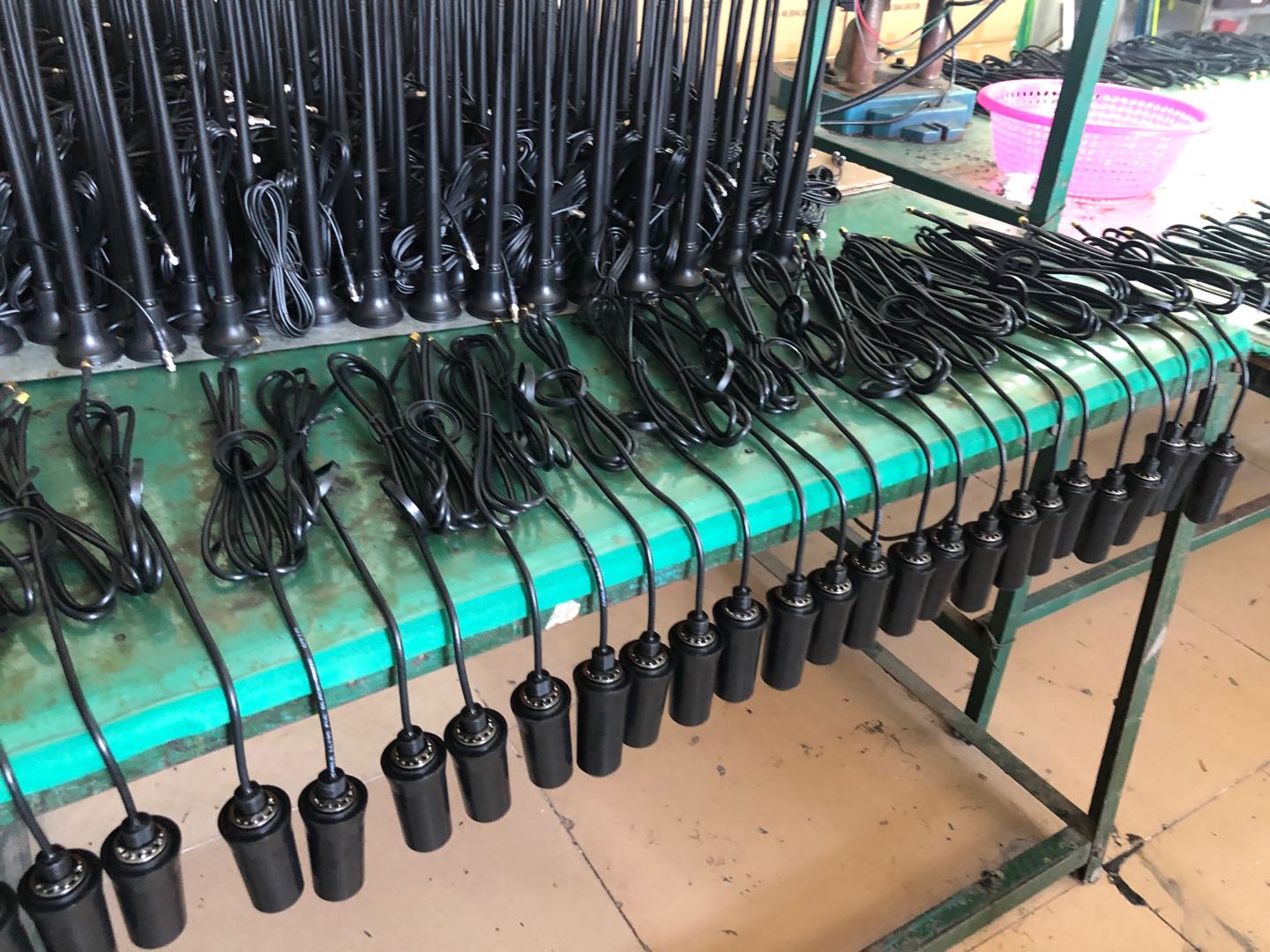

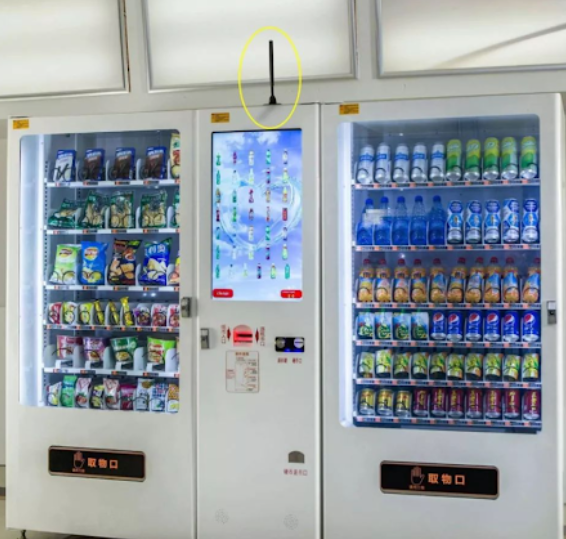

生産ライン 5g スクリューアンテナ

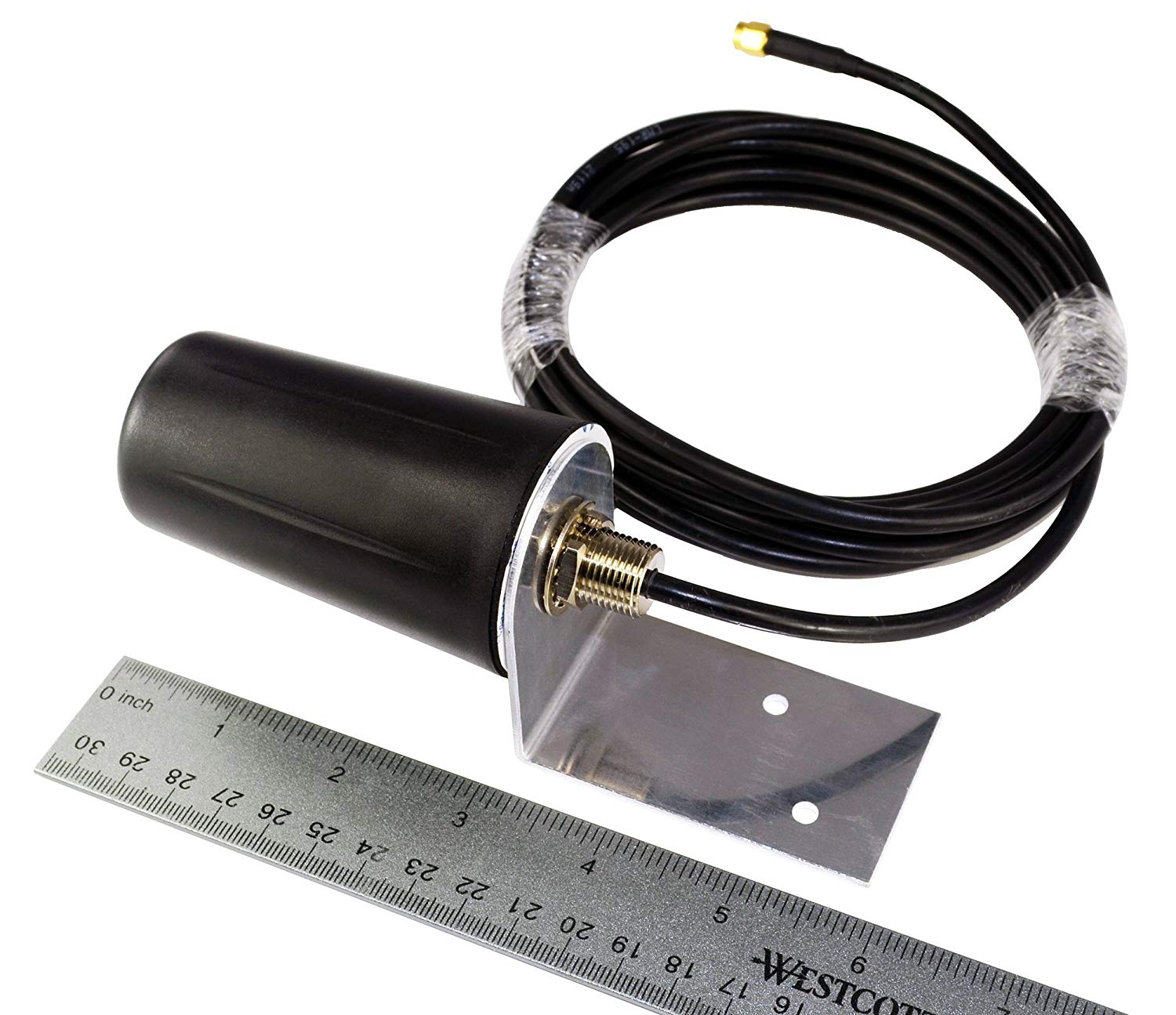

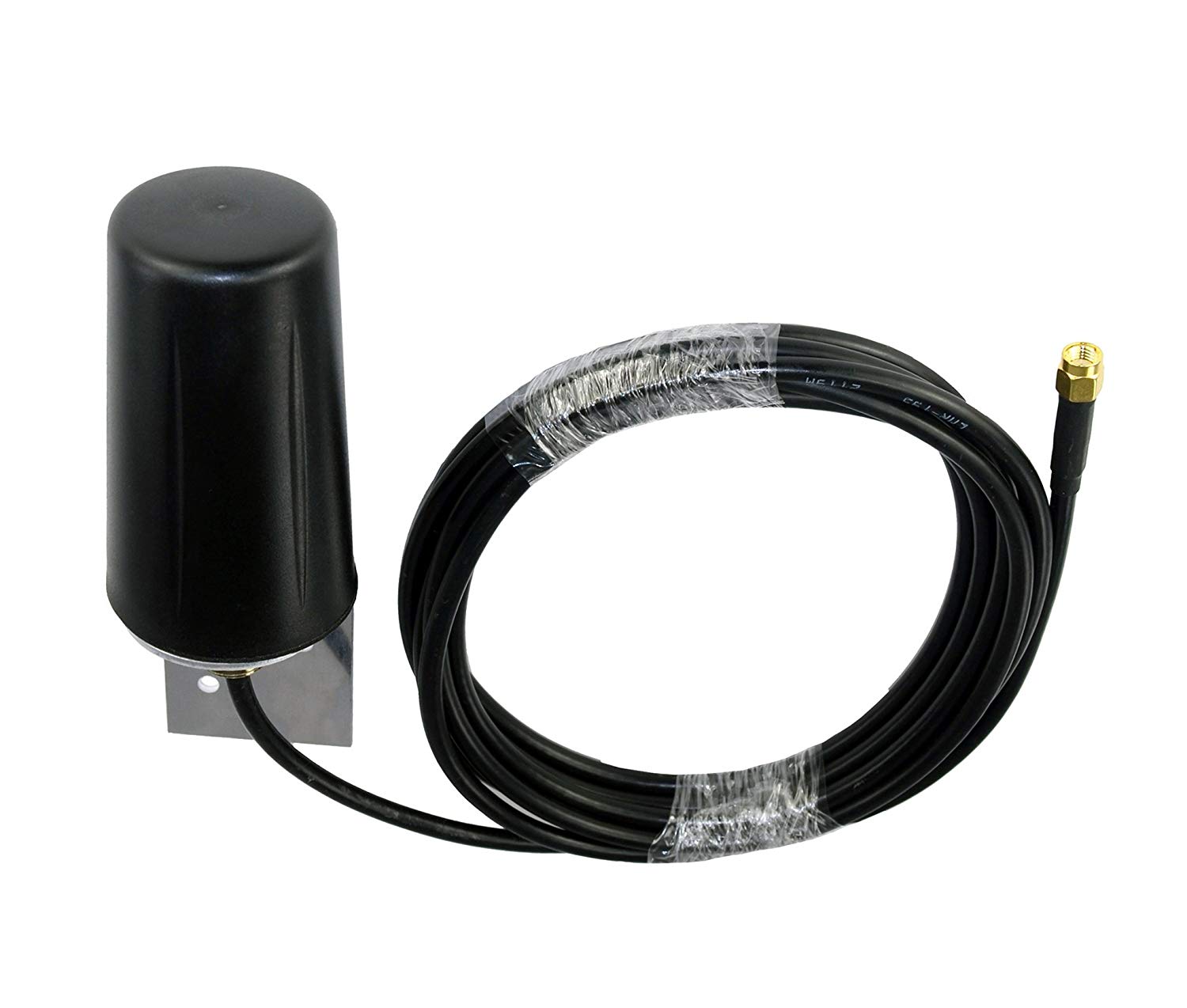

生産ライン 5g ネジアンテナ    LMR195 および SMA プラグ

1. 設計と検証

• パラメータ定義: 5G 周波数帯域 (Sub-6GHz またはミリ波) に基づいて、アンテナ ゲイン、帯域幅、電圧定在波比 (VSWR < 1.5) を指定します。

• シミュレーションと最適化: 電磁シミュレーション ツール (ANSYS HFSS など) を使用して、放射パターン、インピーダンス マッチング、高周波性能を検証します。

• 材料の選択: 低損失 PCB 基板 (Rogers RO4000 シリーズなど)、LMR195 ケーブル (低減衰、50Ω インピーダンス)、および SMA コネクタ (高周波対応) を使用します。

同様のアンテナ間の違い

2. 材料の準備

• コアコンポーネント:

• アンテナ放射要素 (PCB エッチングまたは金属スタンプ構造)。

• LMR195 同軸ケーブル (設計された長さにカット済み)。

• SMA コネクタ (ストレート/ライトアングル、金メッキ接点)。

• スクリューハウジング (金属ケーシング、ネジ付きインターフェース、防食処理)。

3. ケーブルの処理

• ケーブルのストリッピング:

• LMR195 の外側ジャケットを正確に剥がして、編組シールドと内側の誘電体を露出させます。

• SMA コネクタのはんだ付け要件に合わせて内部導体 (コア) を露出させます。

• シールドの取り扱い: 編組シールドを折り返すか、はんだ付けして、コネクタ ハウジングとの確実な接地を確保します。

4. はんだ付けと組み立て

• SMA コネクタの取り付け:

• 内部導体をコネクタのセンターピンにはんだ付けします。シールドをコネクタハウジングに圧着/はんだ付けします。

• 専用ツールを使用して同軸アライメントを維持し、インピーダンスの不連続性 (5G 高周波信号にとって重要) を回避します。

• アンテナユニット接続：

• LMR195 内部導体を PCB 放射パッチまたは螺旋構造にはんだ付けします。

• 信号漏れを最小限に抑えるために、シールドを PCB グランド プレーンに接続します。

5. 機械的な組み立て

• ネジ留め：機械的安定性を確保するために、アンテナユニットをハウジングにしっかりとねじ込みます。

• シーリング: 防水 O リングまたはポッティングコンパウンドを塗布します (屋外使用の場合は IP67 定格)。

6. テストと校正

• 電気試験:

• VSWR テスト: ベクトル ネットワーク アナライザー (VNA) を使用してインピーダンス マッチングを検証します (目標: < 1.5)。

• 放射試験: 電波暗室でゲイン、ビーム幅、放射パターンを測定します。

• S パラメータ テスト: S11 < -10 dB (5G 高周波数帯域の許容誤差が厳しくなります) であることを確認します。

• 環境テスト: 熱サイクル (-40°C ～ 85°C) および振動テストを実行して、信頼性を検証します。

7. 梱包と配送

• ラベリング: 周波数帯域、ゲイン、偏波、その他の仕様をマークします。

• ESD 対策パッケージ: 高周波に敏感なコンポーネントを保護します。

•
