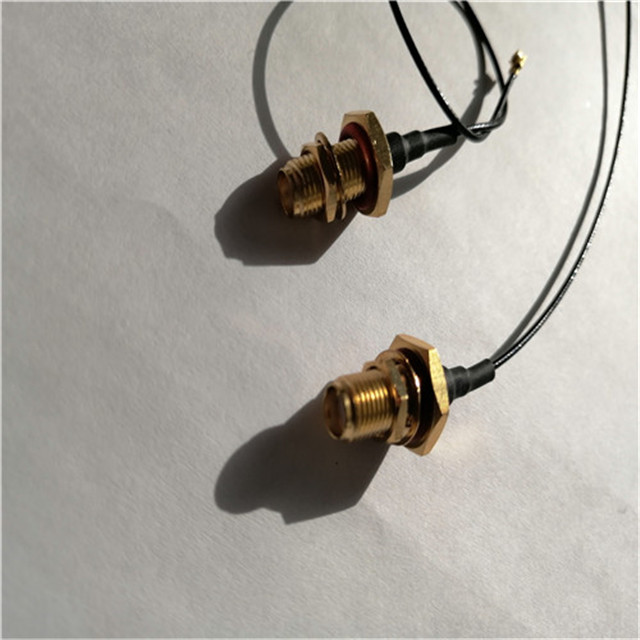

同軸ケーブルは、数十年にわたり、電気工学および電気通信の分野における基本的なコンポーネントでした。そのユニークな構造と機能により、高周波電気信号の信頼性と効率的な伝送を必要とするさまざまな用途に不可欠なものとなっています。この記事では、同軸ケーブルの複雑さを掘り下げ、その構造、機能、現代技術における同軸ケーブルの無数の利用方法を探ります。同軸ケーブルの用途と利点を理解することで、専門家も愛好家も同様に、歴史的および現代的な文脈における同軸ケーブルの重要性を理解することができます。
同軸ケーブルの重要な側面の 1 つは、電磁干渉を最小限に抑え、さまざまな環境にわたって信号の整合性を確保できることです。この特性は、ブロードバンド インターネット ネットワーキング、ケーブル テレビ、ラジオ送信機のアンテナへの接続などのアプリケーションで特に重要です。これらのシステムを構成するコンポーネントに興味がある人にとって、 同軸ケーブルを理解すること は不可欠です。
同軸ケーブルの核となるのは、シンプルかつ効果的な設計です。これは、同心円状の導電性シールドで囲まれた内部導体と、その 2 つを分離する誘電体絶縁材料で構成されています。この構成により、電磁場が内部導体と外部シールドの間に閉じ込められるため、ケーブルは最小限の損失で高周波電気信号を伝送できます。外側のシースまたはジャケットは、環境要因に対する追加の保護を提供します。
内部導体は通常、必要な柔軟性と導電性に応じて、単銅またはより線銅で作られます。単銅導体は抵抗が低く、定置設置に最適ですが、より線銅は、性能を損なうことなくケーブルを曲げる必要がある用途に優れた柔軟性をもたらします。場合によっては、特に表皮効果が顕著になる高周波用途では、鋼の強度と銅の導電性を組み合わせるために、銅メッキ鋼が使用されます。
内部導体と外部シールドの間の誘電体材料は、ケーブルの性能において重要な役割を果たします。固体ポリエチレン (PE)、発泡ポリエチレン、ポリテトラフルオロエチレン (PTFE) などの材料は、良好な電気特性と低損失特性により一般的に使用されます。誘電体の選択は、ケーブルの特性インピーダンス、信号の減衰、および全体の効率に影響します。高性能アプリケーションの場合は、絶縁体により多くの空気を導入し、実効誘電率を低下させ、信号損失を最小限に抑えるため、発泡誘電体が推奨されます。
外側シールドは通常、編組銅、アルミニウム箔、または両方の組み合わせで構成されます。このシールドは、外部ソースからの電磁干渉 (EMI) を防止する役割を果たし、ケーブル内の電磁場を封じ込めます。ケーブルには、EMI 耐性を強化するために、1 重、2 重、さらには 4 重のシールド層が備わっている場合があります。放送や精密測定機器など、信号の完全性が重要となる用途では、シールドの品質と構造が最も重要です。
外側のジャケットは、ケーブルを物理的損傷、湿気の侵入、紫外線、化学物質への曝露から保護します。ポリ塩化ビニル (PVC)、ポリエチレン、熱可塑性ゴムなどの材料が一般的に使用されます。選択は、ケーブルが直面する環境条件によって異なります。たとえば、屋外での使用を目的としたケーブルには、紫外線や極端な温度に耐えるジャケットが必要です。
同軸ケーブルは、電磁界閉じ込めと伝送線理論の原理に基づいて動作します。同軸設計により、電磁場が導体間の誘電体媒体内に確実に閉じ込められ、放射損失と外部干渉に対する感受性が低減されます。
同軸構造は、磁界と電界がケーブルの断面内に閉じ込められる自己シールド効果を生み出します。これは、内部導体とシールドに流れる電流の大きさは等しいが、逆方向に流れ、その結果外部磁場が打ち消されるために実現されます。この特性は、信号の完全性と最小限の干渉が要求されるアプリケーションでは重要です。
同軸ケーブルの特性インピーダンスは、導体の寸法と絶縁材料の誘電率によって決まります。これは信号の反射と伝送効率に影響を与える重要なパラメータです。同軸ケーブルの標準特性インピーダンスは 50 Ω と 75 Ω で、特定の用途に対する電力処理能力と信号損失の間の最適なバランスに基づいて選択されます。
同軸ケーブルにおける信号の減衰は、導体の抵抗損失と絶縁材料の誘電損失によって発生します。これらの損失は周波数とともに増加するため、高周波アプリケーションには適切な材料とケーブル寸法を選択することが不可欠です。交流電流がより高い周波数で導体の表面近くを流れる傾向がある表皮効果などの要因も減衰に寄与します。
同軸ケーブルは、その信頼性と性能により、さまざまな業界で広く普及しています。これらは、家庭用電化製品から複雑な産業システムに至るまでのシナリオで採用されています。以下に主なアプリケーションの一部を示します。
電気通信では、同軸ケーブルは電話幹線やブロードバンド インターネット接続用の高周波信号の伝送に使用されます。高速データ伝送に必要な帯域幅を提供し、シールドなしのツイスト ペア ケーブルと比べて干渉を受けにくくなります。大量のデータを長距離にわたって伝送できるため、バックボーン ネットワークに最適です。
同軸ケーブルは、ケーブル テレビ信号をサービス プロバイダーから消費者に配信するための標準的な媒体です。幅広い周波数をサポートしているため、高解像度テレビやブロードバンド インターネット アクセスなど、複数のチャンネルやサービスを利用できます。シールド効果により、外部ソースからの干渉を最小限に抑えながら高品質の信号伝送が保証されます。
無線送信機と受信機をアンテナに接続するには、多くの場合、同軸ケーブルが使用されます。これらは商業放送とアマチュア無線などの個人通信システムの両方で不可欠です。同軸ケーブルは、無線周波数エネルギーが損失と反射を最小限に抑えてアンテナに効率的に伝送されることを保証します。これは、信号の強度と明瞭さを維持するために重要です。
医療用途では、同軸ケーブルは MRI や超音波装置などの画像装置に使用されます。高周波信号を大きな損失なく伝送できるため、詳細な画像やデータの送信に適しています。産業環境では、信号の完全性が最重要視される計測および制御システムに同軸ケーブルが使用されます。
現代のテクノロジーにおいて同軸ケーブルが継続的に使用されているのは、その多くの利点の証拠です。これらの利点には次のものが含まれます。
同軸ケーブルは幅広い周波数をサポートできるため、大量のデータの送信が必要な用途に適しています。この容量は、データ スループットが重要な要素であるブロードバンド インターネットや高解像度ビデオ ストリーミングなどのサービスには不可欠です。
同軸ケーブルによって提供されるシールドは、送信信号を外部の電磁干渉から効果的に保護します。この耐性により、産業施設や人口密集した都市部など、高レベルの電気ノイズのある環境での信号の完全性が保証されます。
同軸ケーブルは堅牢で、物理的ストレス、環境への暴露、電気的干渉に耐えることができます。その構造材料と設計は長寿命に貢献し、重要な用途におけるメンテナンスコストとダウンタイムを削減します。
同軸ケーブルはさまざまなコネクタやアクセサリが用意されているため、設置や既存のシステムへの統合が比較的簡単です。この利便性は、消費者向けアプリケーションや迅速な展開が必要な状況で特に有益です。
同軸ケーブルにはその利点にもかかわらず、最適なパフォーマンスを確保するために対処しなければならない特定の課題もあります。
信号周波数が増加すると、減衰が大きくなり、有効伝送距離が制限されます。これを軽減するために、信号強度を高めて品質を維持するために、長距離アプリケーションではアンプやリピータがよく使用されます。
同軸ケーブルは、ツイスト ペア ケーブルなどの他のタイプのケーブルに比べて柔軟性が低い場合があります。この剛性により、複雑なスペースや限られたスペースに設置する際に問題が生じる可能性があります。さらに、大規模な導入ではケーブルのサイズと重量が要因となる場合があります。
同軸ケーブルは一般に費用対効果が高いですが、高級な素材や複雑なシールド設計に関連する費用が増加する可能性があります。特定のアプリケーションに適切なケーブル タイプを選択する場合、パフォーマンス要件と予算の制約のバランスをとることが重要です。
テクノロジーの継続的な進化により、現代のシステムにおける同軸ケーブルの役割が形作られ続けています。材料科学と製造技術の進歩により、減衰の低減や柔軟性の向上など、ケーブルの性能が向上することが期待されます。
光ファイバー ケーブルは長距離にわたって優れた帯域幅と低い信号損失を提供しますが、同軸ケーブルは既存のインフラストラクチャや機器との互換性があるため、依然として重要です。同軸技術と光ファイバー技術の両方を統合したハイブリッド システムは、それぞれの媒体の長所を活用して、高性能ネットワークにコスト効率の高いソリューションを提供できます。
新しい誘電体材料とシールド技術の研究は、信号損失を低減し、電磁干渉耐性を向上させることを目的としています。超電導材料やナノテクノロジーベースのコンポーネントなどのイノベーションは、同軸ケーブルの機能に大幅な進歩をもたらす可能性があります。
同軸ケーブルは、電気および通信工学の進歩において重要な役割を果たしてきました。損失と干渉を最小限に抑えて高周波信号を送信する独自の機能により、多くのアプリケーションの基礎となっています。電気通信や放送から医療機器に至るまで、同軸ケーブルの多用途性と信頼性は明らかです。技術が進歩するにつれて、同軸ケーブルは今後も適応し、新たなシステムと統合され、進化し続ける技術情勢の中での関連性を維持していきます。同軸ケーブルの原理、用途、発展の可能性を理解することは、効率的で信頼性の高い信号伝送に依存する分野で働く専門家にとって不可欠です。
これらのシステムに含まれるコンポーネントをより深く理解するには、 同軸ケーブルを調べることで 、その構造と用途についての貴重な洞察が得られます。
同軸ケーブルは、内部導体、誘電体絶縁層、外部導電シールド、および保護用の外部ジャケットで構成されています。内部導体は信号を伝送し、誘電体は外部シールドから信号を絶縁して電磁干渉を防ぎ、外部ジャケットはケーブルを環境要因から保護します。
特性インピーダンスはケーブルに沿った信号の伝送に影響を与えるため、非常に重要です。ケーブルのインピーダンスを接続機器と一致させることで、信号の反射と損失が最小限に抑えられ、効率的で信頼性の高い通信が保証されます。一般的な特性インピーダンスは 50 Ω と 75 Ω です。
誘電体材料は、ケーブルの静電容量、特性インピーダンス、信号減衰に影響を与えます。発泡ポリエチレンなどの誘電率が低い材料は信号損失を減らし、より高い周波数の伝送を可能にします。誘電体は速度係数も決定し、ケーブル内を信号が伝播する速度に影響を与えます。
同軸ケーブルは、干渉と損失を最小限に抑えた高周波信号伝送が必要な用途に適しています。これらには、電気通信、ケーブル テレビ、無線周波数接続、特定の医療機器および産業機器が含まれます。シールド効果と帯域幅機能により、これらの要求の厳しいアプリケーションに適しています。
同軸ケーブルの制限には、長距離にわたる信号の減衰、他のタイプのケーブルに比べて柔軟性の低下、先進的な素材や複雑なシールドを使用したケーブルのコストが高くなる可能性などが含まれます。さらに、ケーブルの剛性とサイズにより、狭いスペースでの設置はより困難になる可能性があります。
技術の進歩により、材料と設計が改良され、同軸ケーブルの性能が向上しました。誘電体材料、シールド技術の開発、および光ファイバーとの統合により、その機能が拡張されています。このような革新により、より高い周波数をサポートし、柔軟性が向上し、信号損失が低減された同軸ケーブルが実現する可能性があります。
はい、同軸ケーブルを光ファイバー システムと統合して、ハイブリッド ネットワークを作成できます。この統合により、光ファイバーの高帯域幅と低損失特性の恩恵を受けながら、既存の同軸インフラストラクチャの利用が可能になります。ハイブリッド システムは、両方の伝送媒体の長所を活かしたコスト効率の高いソリューションを提供できます。
