八木アンテナは、現代の無線通信において最も効率的で広く採用されている指向性アンテナの 1 つです。そのシンプルな機械構造は、高い順方向利得と優れたノイズ除去と組み合わされており、要求の厳しい長距離リンクに適した選択肢となっています。屋外 WLAN アンテナ ブリッジを建物全体に展開する場合でも、地方の接続性を改善する場合でも、UHF/VHF パフォーマンスを向上させる場合でも、IoT データ送信を最適化する場合でも、八木設計は信頼性が高く科学的に証明されたソリューションを提供します。
ワイヤレス ネットワークでは、安定した対象を絞った、耐干渉性のカバレッジがますます求められるようになっているため、八木アンテナがどのように機能するか、そしてエンジニアが八木アンテナに依存する理由を理解することがこれまで以上に重要になっています。次のガイドでは、あらゆる屋外環境でパフォーマンスを最大化するために役立つ、中心となる原則、利点、内部構造、実際のアプリケーション、設置のベスト プラクティスについて詳しく説明します。

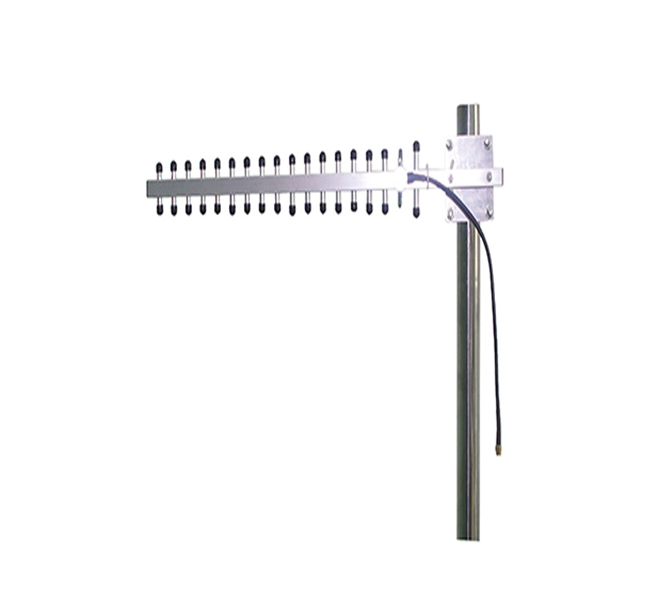

八木アンテナ (八木宇田アンテナとも呼ばれる) は、直線状に配置された複数の金属棒を使用する指向性アンテナです。これらのロッドは相互作用して、電波を 1 つの強力なビームに集中させます。そのため、八木アンテナは、同じサイズのダイポール アンテナや全方向性アンテナよりも遠くまで到達できます。
エンジニアは、次の目的で八木アンテナを選択することがよくあります。
長距離屋外 WLAN アンテナ リンク
VHFおよびUHFシステム
FMラジオ
緊急連絡
IoT とテレメトリ
田舎のインターネット設定
八木アンテナは、シンプルな構造の中に驚くべき性能を詰め込んでいます。以下は、RF エンジニアリングの人々がこれに頻繁に依存する理由の概要です。
| 機能 | 重要な理由 |
|---|---|
| ハイゲイン | 長距離リンク向けの強力で集中した信号 |
| 指向性ビーム | 干渉を軽減し、通信範囲を拡大します |
| 軽量+コンパクト | 屋外でのポール取り付けが簡単 |
| 低コスト | パラボラアンテナやパネルアンテナよりも安価 |
| 広い帯域幅（折返しダイポールモデル） | VHF/UHF および WLAN アプリケーションに便利 |
| 構築や拡張が簡単 | DIY またはプロの航空宇宙設計に最適 |
八木アンテナの指向性動作は、安定した長距離ポイントツーポイント通信が必要な屋外 WLAN アンテナのセットアップに最適です。
八木アンテナは、それぞれの金属棒が特定の役割を果たすことで機能します。
「エレメント」と呼ばれるこれらのロッドは、電波の伝わり方と最終的なビームの強さを形成します。
これは、フィードラインに接続されている唯一の要素です。
通常は半波長ダイポール
より広い帯域幅を実現する折り返しダイポールにすることも可能
電力を電磁波に変換します
空中から戻ってくる信号も受信します
人々が「八木アンテナへの給電」について話すとき、実際にはこの駆動要素への給電について話しています。
反射板は被駆動要素の後ろにあります。
ダイポールよりわずかに長い
エネルギーを前方に押し出す
後方放射を低減します
前後比を改善します
この反射動作が、八木アンテナが強力な前方ビームを生成する理由であり、明確な方向を必要とする屋外 WLAN アンテナ リンクに最適です。
ディレクターは被駆動要素の前に配置されます。
それぞれはダイポールよりも短い
電磁エネルギーを前方に引っ張ります
ディレクターの数を増やすとさらに多くの利益が得られます
ダイレクタの数が増える = ビーム幅が狭くなる + ゲインが高くなる。
長い八木アンテナが、多数の短い棒が一方向を向いた槍のように見えるのはこのためです。
八木アンテナは、外側から見ると単純な金属棒を並べただけのように見えるかもしれませんが、内部では多くのスマートな物理学が起こっています。
その性能は 相互結合、つまり各要素が電磁相互作用を通じて他の要素に影響を与える現象によってもたらされます。この相互作用によって信号が形成され、アンテナがエネルギーを 1 つの強い方向に送受信するようになります。そのため、エンジニアは、安定した集中リンクが必要な長距離屋外 WLAN アンテナ システムに Yagi を選択することがよくあります。
電波が被駆動要素に到達すると、要素は送信機からの周波数に基づいてエネルギーを放射し始めます。しかし、八木をユニークなものにしているのは、リフレクターとディレクターがそのエネルギーにどのように反応するかです。これらの周囲の要素はフィードラインに接続されていません。代わりに、被駆動要素からの誘導電流を拾います。それぞれのロッドの長さが微妙に異なるため、響き方が異なります。これらの小さな違いにより、波の位相が変化し、遅れたり、わずかに進んだりします。
以下は、八木アンテナがどのように強力なビームを形成するかを説明する拡張連鎖反応です。
送信機は被駆動要素に RF 電力を注入し、典型的なダイポールのように全方向に放射を開始します。
駆動要素の後ろに配置された反射板は、このエネルギーの一部を拾い、わずかに遅延させて、前方に再放射します。これにより、順方向に建設的な干渉が発生し、アンテナの後ろの信号が抑制されます。
前方にあるダイレクタは、わずかに高い周波数で共振し、被駆動要素よりも少し早く放射する電流を生成することでエネルギーを前方に引っ張ります。
信号が複数のダイレクタと相互作用するにつれて、フォワードローブはより狭く、より集中し、より強くなります。
最終的に得られるのは、単純な双極子からのエネルギーよりもはるかに遠くまで届く、クリーンで高利得のビームです。
このプロセス全体 (反射板の押し込み、ダイレクターの引き込み、駆動要素によるエネルギーの供給) が、八木アンテナで知られる古典的な指向性パターンを作成します。実際の設置では、特に建物間または空き地全体にわたる屋外 WLAN アンテナ設定の場合、この指向性の向上は、安定性の向上、ノイズの低減、および長距離通信の信頼性の向上を意味します。
| アンテナの種類 | カバレッジ | ゲイン | 最適な使用法 |
|---|---|---|---|
| 八木アンテナ | 指向性 | 高い | 長距離屋外 WLAN アンテナ リンク、テレビ、ラジオ |
| ダイポール | 広い | 中くらい | 屋内WiFi、基本通信 |
| オムニ | 360° | 低い | ホットスポット、ルーター |
| パラボラディッシュ | 非常に狭い | 非常に高い | 衛星、プロフェッショナルなポイントツーポイント |
| パネルアンテナ | 半指向性 | 中～高 | 都市部の WLAN ブリッジ |
八木アンテナは、コスト、パフォーマンス、設置の容易さの間で最適な位置にあります。

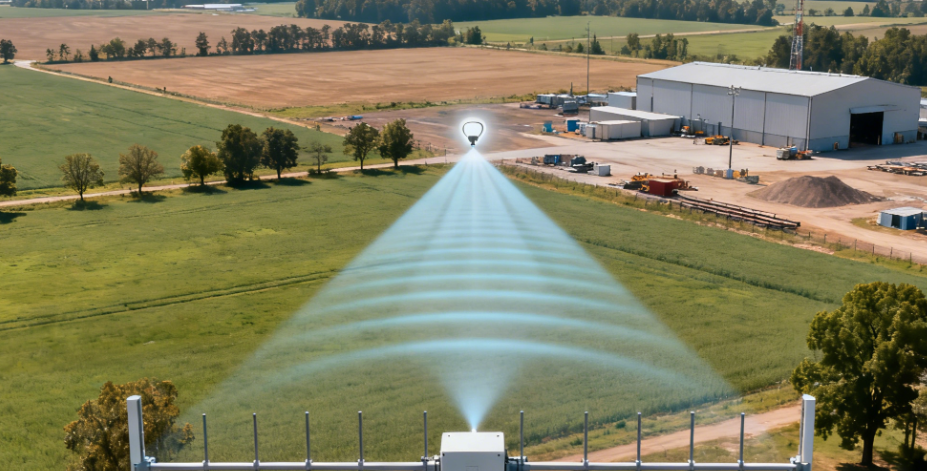

農場、工業団地、作業場、遠隔地の建物など、多くの大規模物件では、アクセス ポイントが遠く離れているため、弱い WiFi に悩まされています。八木アンテナは、ネットワーク リンクのもう一方の端に向けて集中ビームを送信することで、この問題を解決します。全方向性アンテナのように信号が散乱しないため、干渉が軽減され、接続の安定性が向上します。そのため、特に木、壁、または機器置き場が通常の WiFi 信号のほとんどをブロックする場合、設置業者は長距離屋外 WLAN アンテナ ブリッジに八木を選択することがよくあります。
田舎や山間部の住宅では、放送塔が何マイルも離れたところにあるため、テレビの受信が弱いことがよくあります。八木アンテナの細い前方ビームはスポットライトのように機能し、通常は消えてしまう微弱な信号を捕捉します。この集中ピックアップにより、古いアナログ放送や最新のデジタル TV システムがより鮮明な画像とドロップアウトの減少を実現できます。風や天候の変化にもかかわらず強力な受信を維持できるため、軽量の屋上設置でも八木設計のメリットが得られます。
ハムオペレーターは、八木アンテナが提供する制御と到達距離を気に入っています。 VHF、UHF、または特殊な帯域で動作するかどうかにかかわらず、Yagi を使用すると、同じ送信電力を使用して信号をより遠くまで送信できます。指向性ビームはバックグラウンドノイズを低減し、オペレーターがコンテスト、緊急訓練、長距離 DX 通信中に信頼性の高い連絡を確立できるようにします。多くのハムは、地平線を越えて信号を追跡するために八木アレイを回転させています。
通信が絶対に失敗できない場合、八木アンテナの信頼できる性能は非常に貴重になります。現場チームはこれらを使用して災害時にポイントツーポイント リンクを確立し、携帯電話塔が崩壊した場合でも指揮部隊が接続を維持できるようにします。軍関係者も Yagis を信頼しています。その理由は、干渉を遮断し、安全な指向性リンクをサポートし、過酷な天候や不安定な環境でも一貫したパフォーマンスを発揮できるからです。
低電力 IoT デバイスは、森林に設置された環境センサー、農業監視ステーション、リモート インフラストラクチャ沿いの公共料金メーターなど、長距離にデータを送信する必要がある場合があります。八木は、信号を単一方向に誘導することで、これらの小型送信機の到達範囲を拡大します。この効率により、バッテリー寿命が延長され、全方向性アンテナでは困難な場合でも信頼性の高いデータ転送が保証されます。
八木は、信号源がどこにあるかを推測しません。信号源を指し示すことを期待します。通常、設置者は、WiFi アクセス ポイント、携帯電話の基地局、遠くの放送塔など、ターゲットの場所に向けてディレクタを調整するのに時間がかかります。特に数百メートル以上にわたる屋外 WLAN アンテナ リンクの場合、わずかな調整でゲインに大きな違いが生じる可能性があります。
高さがあれば、建物、作物、樹木、さらには駐車中の車両などの障害物が軽減されます。道が明確であればあるほど、つながりは強くなります。八木アンテナを高いマストや屋上に取り付けると、ビームが地面や近くの構造物で反射することなく、より遠くまで到達することができます。
信号はケーブルを通過するにつれて弱くなります。低損失同軸はアンテナの高利得の利点を維持し、屋外 WLAN アンテナ システムを安定させます。設置業者は、信号が機器に到達する前に八木製品の性能が無駄にならないように、より太い同軸配線やより短いケーブル長を選択することがよくあります。
金属製の小屋、フェンス、空調ユニット、または鉄骨梁により、アンテナの放射パターンが歪む可能性があります。八木アンテナが導電性の表面に近すぎると、ビームが予期せず広がったり、強度が失われたりします。数フィートのクリアランスを維持すると、設計された前方ゲインを維持するのに役立ちます。
雨や湿気は有害ではないようですが、徐々にコネクタの調整を狂わせ、高周波のインピーダンスに影響を与える可能性があります。露出した接合部を包み、同軸接続を密閉し、耐腐食性のハードウェアを使用すると、八木と屋外 WLAN アンテナの両方の設置寿命が延びます。優れた耐候性により、ユーザーを混乱させる断続的な落下も防ぎます。
A: 八木アンテナは主に、屋外 WLAN アンテナ リンク、テレビ受信、アマチュア無線、遠隔測定、遠隔監視などの長距離指向性通信に使用されます。
A: はい、八木はより高いゲインと集中ビームを提供するため、長距離のポイントツーポイント通信において全方向性アンテナよりもはるかに効果的です。
A: 到達距離は電力、配置、環境によって異なりますが、適切に設置された八木アンテナの多くは、特に見通しの良い屋外 WLAN アンテナ設定では数キロメートルに到達します。
A: はい、信号の大部分を 1 つの強力な順方向に集中させるため、干渉が減少し、リンク品質が向上します。
A: ディレクター (短い要素) を、WiFi アクセス ポイント、携帯電話の塔、テレビ塔、または WLAN ブリッジ内の別の建物などの信号源に向けます。
八木アンテナは機械的には単純に見えるかもしれませんが、その性能は正確な電磁動作とスマートな指向性エネルギー制御に根ざしています。屋外 WLAN アンテナ プロジェクトから緊急通信、リモート センサー ネットワーク、困難な環境でのテレビ受信に至るまで、安定した長距離、高利得の接続を実現するその能力により、世界中で最も信頼できるアンテナ タイプの 1 つとなり続けています。適切な設置、調整、耐候性を備えた Yagi は、コストを抑えながらリンク品質を劇的に向上させることができます。
