マグネットアンテナの定義

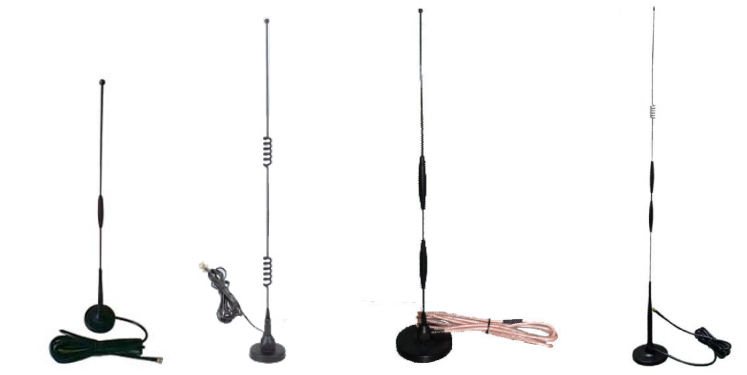

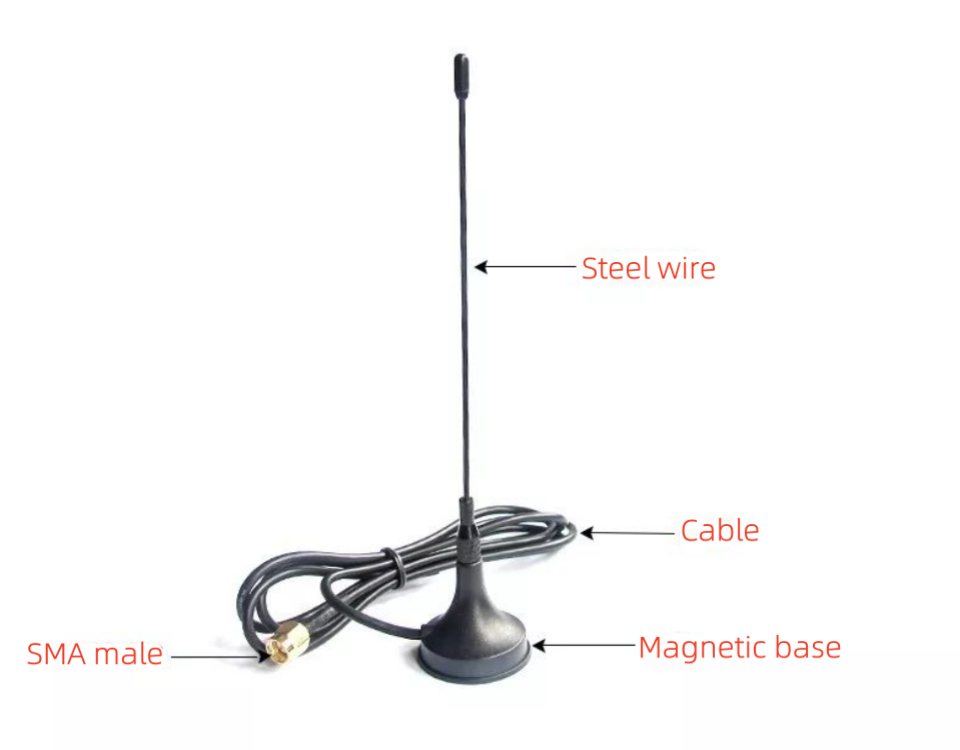

マグネットアンテナは、磁性基体を介して金属面に取り付けるアンテナです。カーラジオや携帯トランシーバーなどの移動通信装置でよく使用されます。 (下図の通り)
アンテナ放射器：材質はステンレス鋼、純銅、形状記憶合金などがあり、形状は一般に鞭状や棒状です。吸盤アンテナのラジエーターは、実際にはモノポール (ホイップ型) アンテナです。対称振動子の 1 つのアームは、理想的な導体面 (グランド) に対して垂直です。アンテナの原理によれば、ワイヤー アンテナの共振周波数は 1/2 波長の整数倍です。ミラーの原理によれば、理想的な無限平面上では、吸盤アンテナの理想的な最小電気サイズは 1/4 波長になります。ゲインを上げたい場合は、中間のインダクタンスを使用し、アンテナ放射器の長さを長くします (1/4 波長の整数倍)。
磁気ベース：強力な磁気吸盤には強力な磁石が含まれており、金属表面に吸着するために使用されます。
ケーブル: アンテナとトランシーバーを接続するケーブル
SMA オス: 一般的なインターフェイスの種類には、N ヘッド、SMA、BNC、TNC、I-PEX などがあります。その中で、吸盤アンテナの一般的なコネクタは、N ヘッド、SMA、BNC、TNC などで、オスとメスに分かれています。アンテナを選択するときは、デバイスに適合するコネクタを購入する必要があります。
マグネットアンテナ 使用上の注意
アンテナの電気的性能は、アンテナが使用される環境に密接に関係します。共振周波数は、アンテナ周囲の材料の誘電率の影響を受けます。その使用と性能は、設計環境の要件と設置および使用環境から切り離すことができません。
1. アンテナは信号が良好に送信できる位置に配置されます。
2. 金属床に接続し、床に対して垂直に配置する必要があります。
3. アンテナ放射体は周囲の金属と接触できません。
4.密閉された金属製の箱には入れられません。
マグネットアンテナ の使用

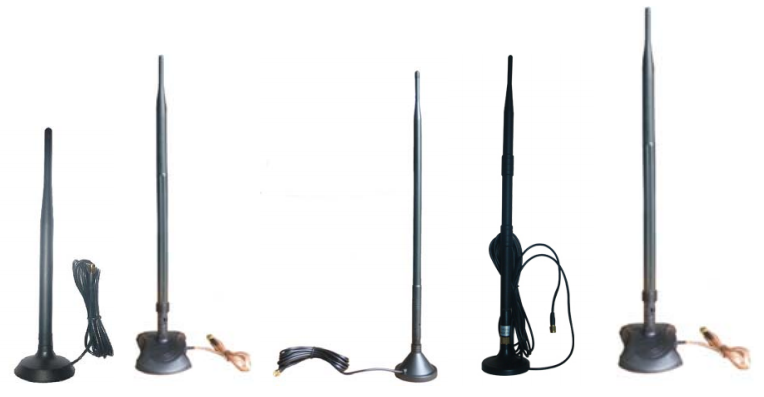

マグネット アンテナの利点は、正しく取り付けられれば、内蔵アンテナよりも定在波比が低く、効率が高く、カスタマイズする必要がないことです。ゴムスティックアンテナと比較して、吸盤アンテナは同じ周波数帯域と構造サイズでより高い利得を持ち、実際の使用ニーズに応じてさまざまな取り付け位置を選択できます。

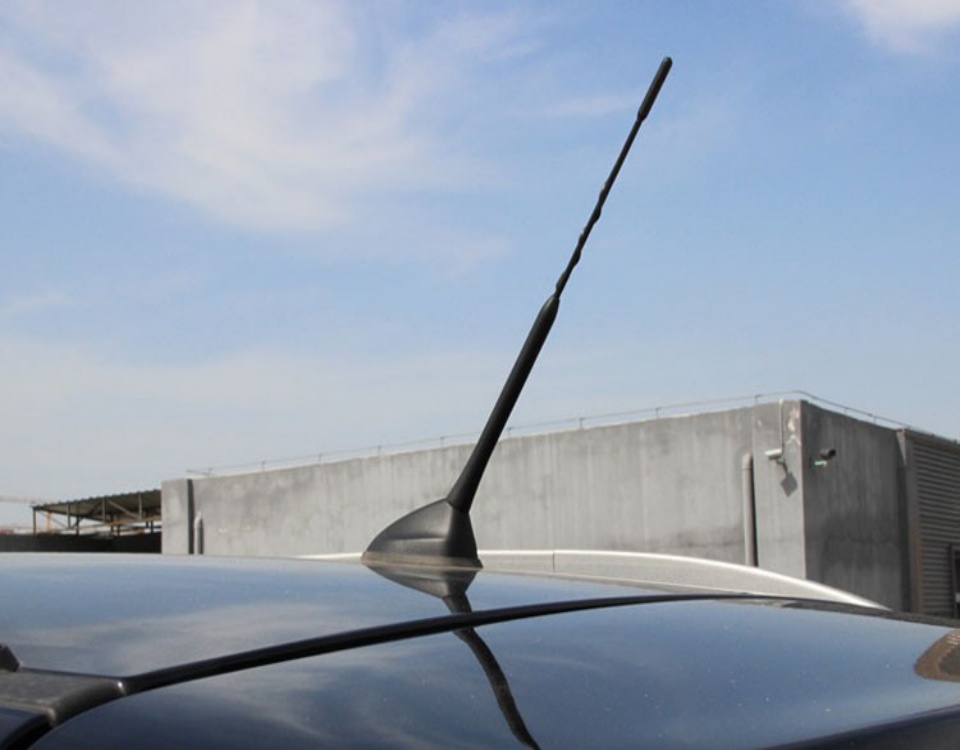

1. マグネットアンテナは屋外の電気ボックスや車載に使用できます。屋外で使用する場合、アンテナカバーは防水性と防風性に優れたグラスファイバーなどの素材から選択できます。

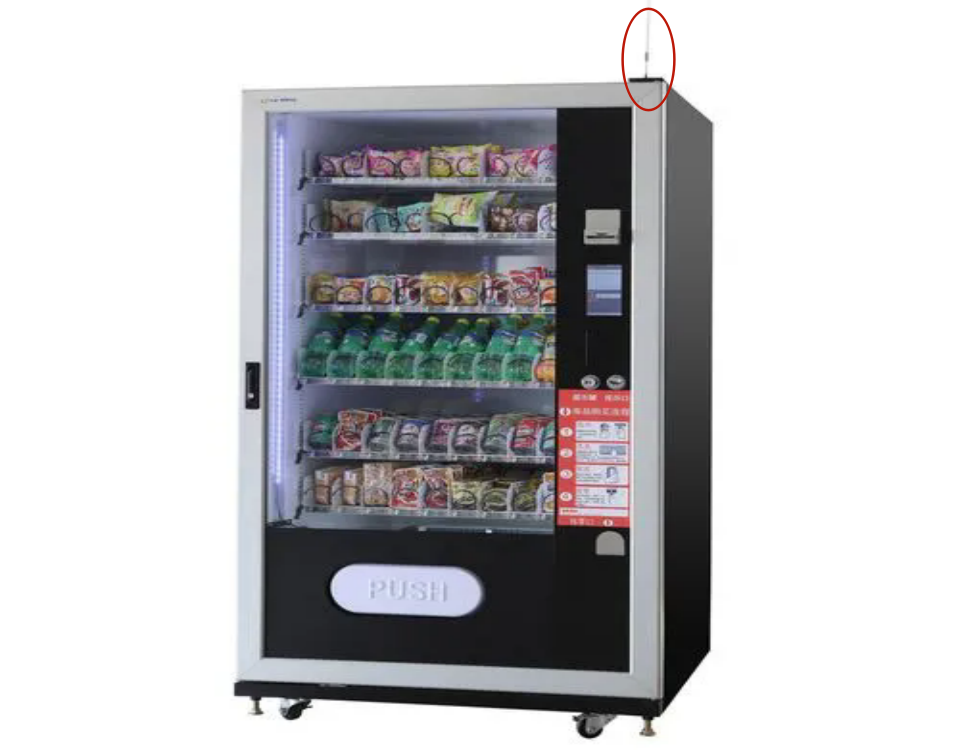

2. マグネットアンテナは自動販売機にも使用可能です。アンテナのベースは強力な磁気吸盤で、取り付けが簡単で、落下しにくいです。

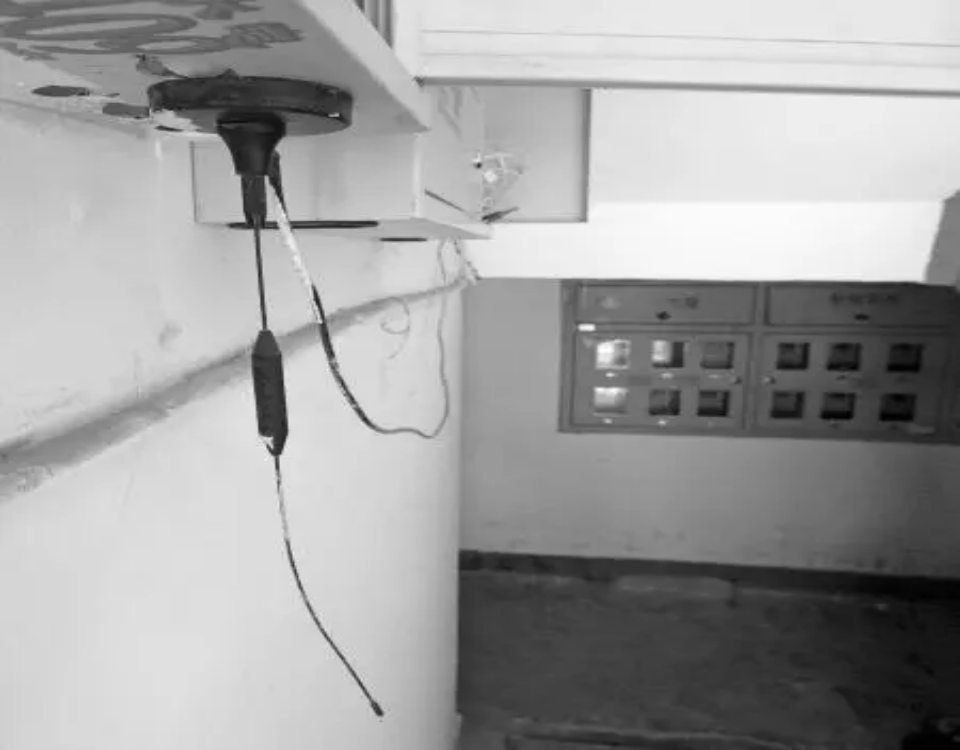

3. マグネットアンテナによりワイヤレス検針も可能です。アンテナ構造が軽く、見た目も美しい。
当社は通信業界で 10 年以上の研究開発の経験があり、さまざまな周波数帯域、材料、インターフェイスを選択できます。もちろん、標準化された大規模な製品ではお客様のニーズに対応できない場合は、お客様のニーズに合わせて製品をカスタマイズすることもできます。
