パネルアンテナとセクターアンテナ
ワイヤレス ネットワークの展開では、パネル アンテナとセクター アンテナは 2 つの主なタイプの指向性アンテナです。この 2 つのアンテナには、カバレッジ特性と適用可能なシナリオに大きな違いがあります。その中心的な違いを特定することで、ネットワークのニーズを正確に一致させ、パフォーマンスとカバレッジを最大化することができます。
I. コアの定義と構造

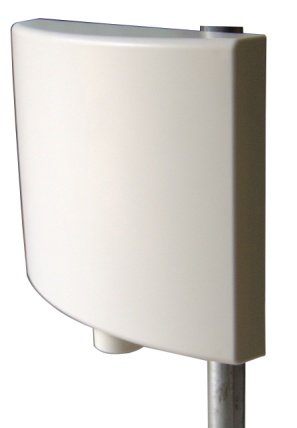

1. パネルアンテナ
定義: 高利得と狭いビームをコア特性として持つ指向性アンテナで、信号の集中力が強く、正確なカバレッジ シーンに適しています。

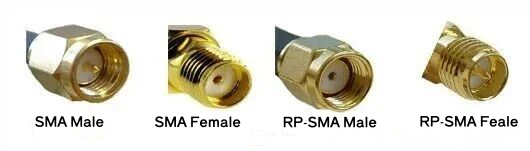

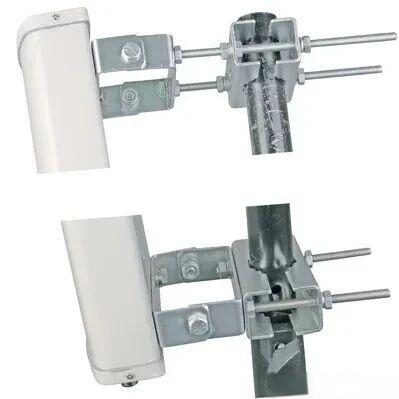

コア構造: 放射要素 (ダイポール/パッチ/スロット)、金属反射板、保護レドーム (グラスファイバー/プラスチック)、コネクタ (N タイプ/SMA/TNC など)、および調整可能な取り付けブラケットで構成されます。
主な特徴: 水平、垂直、または二重偏波をサポートし、2.4 GHz、5 GHz、6 GHz などの主流の WiFi 帯域と互換性があります。屋内/屋外設置に分かれています。

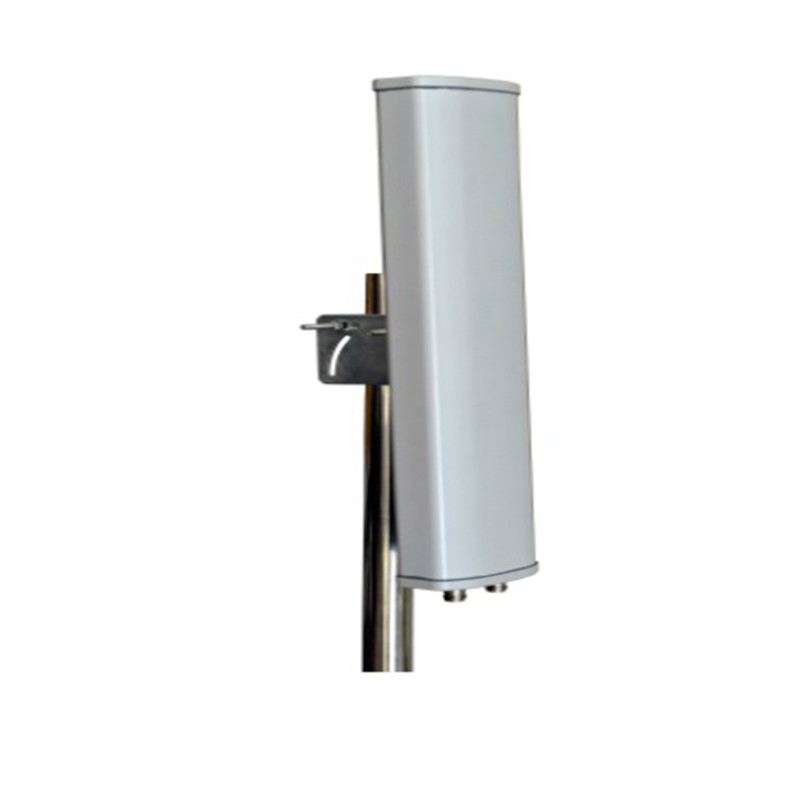

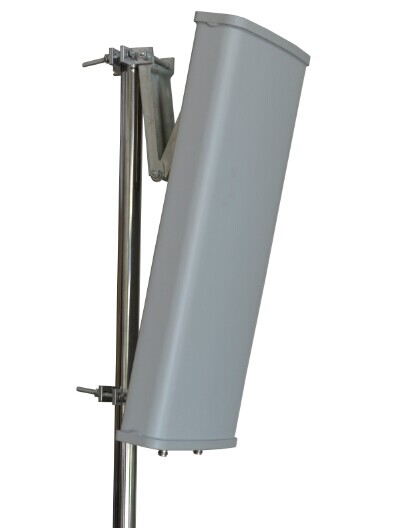

2. セクターアンテナ
定義: 特定の円弧セクターに焦点を当てた半指向性アンテナ。通常は 60 ° ～ 180 ° の角度をカバーし、広いエリアをカバーします。多くのアンテナを必要とせずに広いエリアをカバーできます。
主な特徴: 主に屋外シーンで使用され、マルチアンテナの組み合わせにより 360 ° の完全なカバレッジを実現できます。携帯電話のサイトや大規模な公共エリアの WiFi 展開で一般的です。
二、コア区別コントラスト
コントラスト次元 | パネルアンテナ | パネルアンテナ |
ビーム幅 | 狭い (30 ° ～ 90 °)、信号重視 | 広範囲（60°～180°）をカバー |
ゲインレベル | より高く、長距離伝送に適しています | 補償範囲と引き換えに、より低い利益が得られます |
寸法と外観 | コンパクトで小さい、視覚的な隠蔽性、優れた美観 | 体積が大きく、目立つため、スペースが必要 |
耐干渉性 | 狭いビームによりクラッターが軽減され、強力な妨害防止機能が備わっています。 | 狭いビームによりクラッターが軽減され、強力な妨害防止機能が備わっています。 |
インストールの難易度 | シンプルな調節可能なスタンドで位置合わせが簡単 | マルチアンテナの組み合わせ中に複雑なセクター角度を正確に校正する必要がある |
コスト投入 | コストパフォーマンスが高く、設備費や設置費も安く抑えられます | 高コスト、大型サイズ、複雑な設置により全体的な投資が増加 |
導入の柔軟性 | 固定ポイントツーポイント リンクに適していますが、広いエリアをカバーするには柔軟性が低いです | モジュール式の組み合わせにより、適用範囲を拡張し、複数のシーンの調整に適応できます |
Ⅲ．それぞれの利点と適用可能なシナリオ
1. パネルアンテナ
●コアアドバンテージ
◆高利得 + 狭いビーム、優れた長距離伝送能力、障害物環境における強力な信号安定性。
◆コンパクトなサイズ、屋内と屋外の設置は突然ではなく、美しいシーンに適しています。
◆幅広い周波数に対応し、設置が簡単でコストも抑えられ、高いコストパフォーマンスを実現します。
●代表的な用途

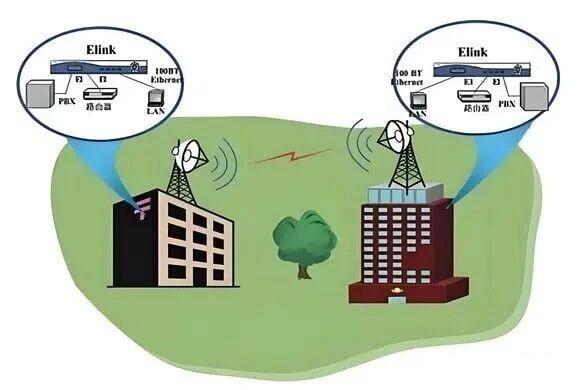

◆ポイントツーポイント無線リンク: たとえば、2 つの建物とキャンパスの遠隔地とコア ネットワークの間の (物理ケーブルの代わりに) 無線接続。
◆指向性カバレッジ要件: 屋内オフィス、家庭用高精度信号強化、特定の屋外方向 (交差点や工場の角など) での信号伝送の監視。
◆高干渉環境：密集した都市部や複数デバイスの共存シナリオでは、集束ビームによりクラッター干渉を回避できます。
2. セクターアンテナ
●コアアドバンテージ
◆広いセクターをカバーし、単一のアンテナで広いエリアをカバーでき、導入数を削減できます。
◆柔軟なモジュラーの組み合わせ、マルチアンテナの配置により、360 ° の完全なカバレッジ、強力な拡張性を実現できます。
◆マルチデバイスアクセスに適応し、ユーザー密度が高い広域シナリオに適しています。
●代表的な用途
◆屋外の広域カバー範囲：公園、公園、大規模な屋外アクティビティの場での WiFi の展開。
◆公衆 WiFi ホットスポット: 空港、ショッピング モール、市内中心部、および広範囲の信号カバレッジを必要とするその他のエリア。
◆セルラーネットワークとポイントツーマルチポイント接続: 基地局信号が分散され、複数の建物が中央ネットワークに接続されるシナリオ (例: 郊外の複数の村のネットワーキング)。
IV.タイプ選択の主な意思決定要素
●カバレッジ要件: 長距離を正確にカバーするにはパネル アンテナを選択し、広範囲をカバーするにはセクター アンテナを選択します。
●利得要件: 長距離伝送 (1 km 以上など) には高利得が必要であり、パネル アンテナが推奨されます。中距離および短距離の広いカバレッジ、十分なセクター アンテナ。
●環境特性： 都市部の高干渉エリアではパネルアンテナ（強力な耐干渉）を選択し、田舎/郊外の広い範囲の障害物のないシーンではセクタアンテナを選択します。
●設置条件： 限られたスペースと美しさ重視のパネルアンテナを選択；タワーや屋根などの設置スペースが十分にあり、外観の見栄えを考慮してセクターアンテナを選択；
●コストと複雑さ: 限られた予算で簡単に導入するにはパネル アンテナを選択します。大規模な導入では高コストで複雑な設置も許容され、セクター アンテナはオプションです。
まとめる
パネル アンテナは「精度と効率」の代表であり、 ポイントツーポイントの, 指向性カバレッジ と 高干渉シナリオに適しています。セクター アンテナは「広域の柔軟性」の好ましい選択肢であり、屋外の広いエリアやマルチデバイス アクセスの展開に適しています。選択の核心は、 カバレッジ、伝送距離、環境 干渉、および設置条件を一致させることです。ワイヤレス ネットワークの最適なパフォーマンスは、実際の要件を組み合わせることによってのみ達成できます。
