パッチアンテナについて学ぶ

基本構造

マイクロストリップ パッチ アンテナは 3 つの主要な部分で構成されます

金属パッチ : 通常、長方形、円形、またはその他の形状の金属片。

誘電体基板: パッチとグランドプレーンの間の誘電体材料、通常は FR-4、RT/duroid など。

グランドプレーン: 基板の反対側の金属層

◆パッチアンテナは無線通信分野で広く使われているアンテナです。その原理は、パッチの導体材料と空気の間の誘電体インターフェースを使用して、電磁放射と受信を実現することです。パッチ アンテナは通常、導電層、誘電層、反射層の 3 つの部分で構成されます。導電層は電磁波のエネルギーを伝達する役割を担う金属材料で作られ、誘電体層は導電層間の距離を維持してアンテナの効率を向上させるために使用される絶縁材料で作られています。反射層はアンテナの下にある金属板で、地面から反射した信号を反射し、アンテナの信号受信能力を高めます。

◆パッチアンテナの動作原理は、金属シートと床の間の電磁結合を通じて信号の放射と受信を実現することです。パッチ アンテナの設計では、周波数、インピーダンス整合、放射効率などの要素を考慮する必要があり、通常はシミュレーションと最適化が必要です。

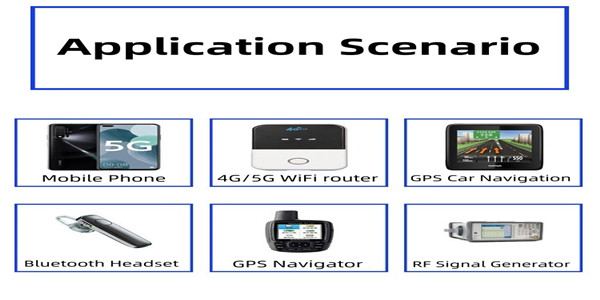

◆一般的なパッチ アンテナには、モノポール パッチ アンテナ、ダイポール パッチ アンテナ、マルチバンド パッチ アンテナなどがあります。Bluetooth、Wi-Fi、GPS など、さまざまな周波数帯の通信に使用できます。実用化では、パッチ アンテナは、携帯電話、無線ルーター、スマート ウォッチなどの無線通信機能を実現するためによく使用されます。 .

◆一般に、パッチ アンテナは、無線通信デバイスに信頼性の高い信号送受信機能を提供できる非常に実用的なアンテナ技術です。新しいテクノロジーの継続的な出現により、パッチアンテナの応用範囲はさらに広がり、人間のコミュニケーションと生活にさらなる利便性と利益をもたらすでしょう。
