GLLNB01
Asialeren
8517710000
5個
承認されました
10000個/日
| 数量： | |
|---|---|
アイテム | 仕様 | アイテム | 仕様 |
入力 周波数 範囲 | ローバンド:10.70~11.70GHz | ゲイン 平坦性 | ±0.5dB/26MHz |
ハイバンド:11.70~12.75GHz | クロス ポール。 分離 | 25dB(標準値) | |
出力 周波数 範囲 | ローバンド:950~1950MHz | 画像の 拒否 | 40dB(最小) |
ハイバンド:1100~2150MHz | 出力VSWR | 2.0 : 1(最大) | |
LO 周波数 | ローバンド:9.75GHz | P1dB | 0dBm (最小) |
ハイバンド:10.60GHz | 直流消費電流 | 150mA(標準値) | |
LO 周波数の 安定性 | ±1.0MHz（最大）@+25℃ | 低域/高 域切り替え | 低域:0Hz |
±2.0MHz（最大）@-30℃～+70℃ | ハイバンド:22KHz±4KHz | ||
LO 位相 雑音 | -60d Bc/Hz@1KHz | ポール。スイッチング電圧 | 10.5~14.0V @垂直 |
-80d Bc/Hz@10KHz | 16.0~20.0V @水平 | ||
-100d Bc/Hz@100KHz | 相対 湿度 | 0%~95% | |
コンバージョンゲイン | 60dB(標準値) | 動作温度 | -30℃～+70℃ |
雑音 指数 | 0.3dB(標準値) | コネクタの種類 | 75Ωメスコネクタ |
製品紹介

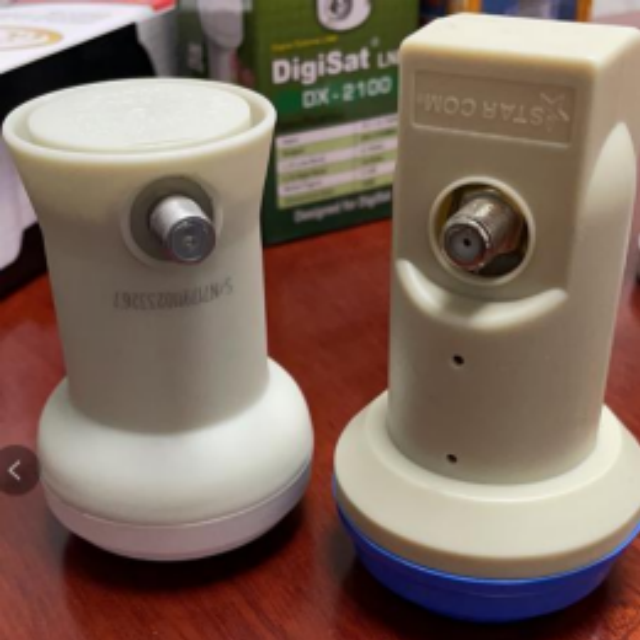

広い周波数範囲をカバー：GLLNB01 KUバンドシングルLNBFは、10.70～12.75GHzの広い入力周波数範囲をサポートし、低帯域と高帯域の両方をカバーします。この広い範囲により、さまざまな衛星信号を受信できるため、Ku バンドのスペクトル内で動作するさまざまな衛星ベースのアプリケーションに適しています。
高性能信号変換：標準変換ゲインは 60dB で、微弱な入力信号を効果的に増幅できます。この高いゲインにより、出力信号が衛星受信機やその他の通信デバイスでのさらなる処理に十分な強度を確保し、クリアで安定した信号ソースが提供されます。
低雑音指数：標準雑音指数 0.3dB を特徴とする GLLNB01 は、変換プロセス中に信号に追加される雑音の量を最小限に抑えます。この低ノイズ特性は、特に衛星 TV 受信など、高品質で干渉のない信号が必要とされるアプリケーションにおいて、信号品質を維持するために非常に重要です。
優れたアイソレーションとリジェクション：25dB (Typ.) のクロス - POL を提供します。分離性と 40dB (最小) のイメージ除去。これらの機能は、隣接する偏波や不要な画像信号からの信号干渉を防ぎ、受信信号がクリーンで正確であることを保証します。
幅広い動作環境：-30℃～+70℃の温度範囲、0%～95%の相対湿度で動作するGLLNB01は、さまざまな環境条件で機能します。この幅広い許容範囲により、寒冷地から高温多湿の地域まで、さまざまな気候や場所での使用に適しています。
アプリケーションシナリオ

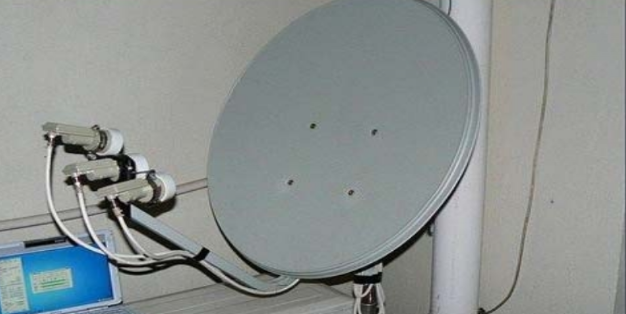

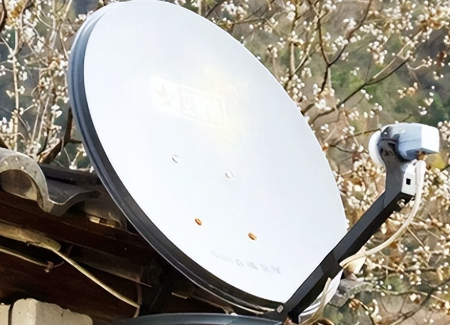

ホーム衛星テレビ: 住宅環境での信号の明瞭度を高めるのに最適です。
放送および通信: 安定した LO 周波数 (±1MHz) を必要とするプロフェッショナル システムに信頼性を発揮します。
遠隔監視: 気象観測所などの悪天候にさらされる施設でも耐久性のあるパフォーマンスを発揮します。
よくある質問
Q:このLNBFは標準的なKUバンドディッシュと互換性がありますか?
A: はい、シームレスな統合のためにユニバーサル 75Ω メス コネクタを使用しています。
Q:低帯域と高帯域を切り替えるにはどうすればよいですか?
A: 22KHz±4KHz トーン経由で高帯域をアクティブにします。低帯域は0Hzを使用します。
Q:分極を制御する電圧は何ですか?
A：垂直：10.5～14.0V。水平：16.0～20.0V。
Q：大雨や雪にも耐えられますか？
A: はい、密閉設計と広い温度範囲により耐候性が確保されています。
Q:取り付け金具は含まれていますか?
A: いいえ、標準の LNBF ホルダーに適合します。
Q: LO周波数の安定性はどの程度ですか?
A: 25℃で±1MHz。 -30℃～+70℃で±2MHz。
Q:コネクタは耐腐食性がありますか?
A: はい、75Ω メス コネクタは長期耐久性を考慮して設計されています。
