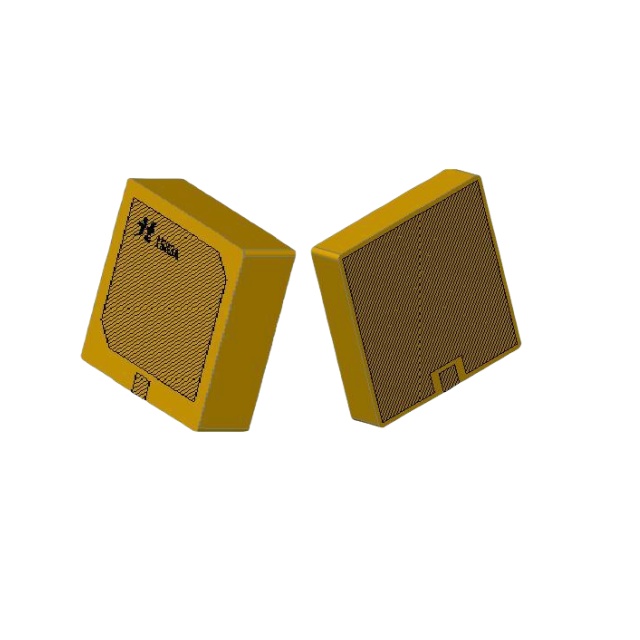

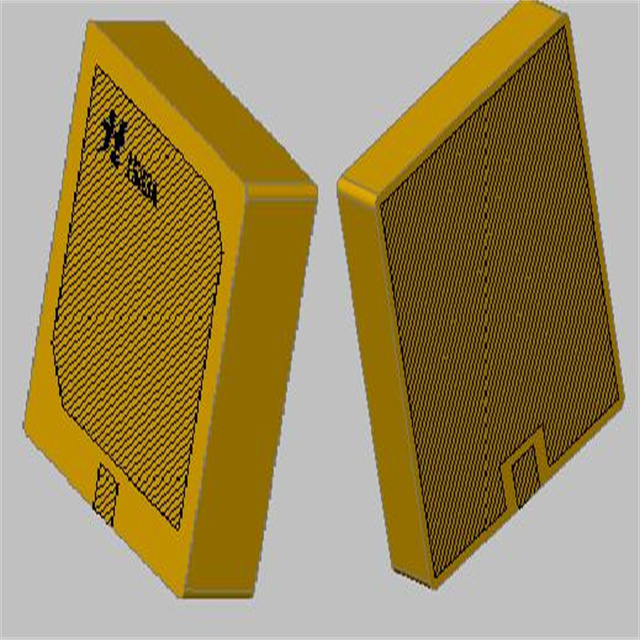

GL-DYS18N4
Asialeren
8517710000
100PC
受け入れられました
1000PC/日
| 数量： | |
|---|---|
電気 仕様
1 中心周波数 2 リターンロス @ F0 3 VSWR @ F0 | 1575.42±3.0MHz 1602～1608MHz ≥15dB ≦1.5 |
4 帯域幅 @ 10dB リターンロス | ≧6.5MHz |
5 偏光 | RHCP |
6 ゲイン @ ゼニス | 2.0dBi（代表値） |
7 ゲイン @ 10° 仰角 8 軸比 @ F0 |
≤3.0dB |
9 グランドプレーン | 20×20mm |
10 インピーダンス | 50Ω |
11 周波数温度係数 | ±20ppm/℃ |
12 使用温度範囲 | -40～+85℃ |
製品紹介
1. 正確な周波数ロック
中心周波数 1575.42MHz ±3.0MHz (GPS L1 標準周波数)、周波数温度係数 ±20ppm/°C、極端な温度環境でも周波数偏差 ≤0.05MHz で、信号の安定性を確保します。
2. 低損失・高効率伝送
▸ リターンロス ≥15dB @ F0、VSWR ≤1.5
▸ 10dB 帯域幅 ≥6.5MHz、高速モバイルシナリオでの信号キャプチャに適しています
3. コンパクトかつ高耐干渉設計
• 超小型の 20×20mm グランドプレーンにより PCB スペースを節約
• 右旋円偏波 (RHCP) はマルチパス干渉を抑制し、都市環境でより信頼性の高い測位を保証します。
4. 広い温度範囲で性能を保証
-40°C ～ +85°C の動作温度範囲（実際の条件で測定） 仰角 10° でのゲイン低減 ≤3.0dB（比較製品平均 4dB）、低温での起動が 30% 高速化。
5. プラグアンドプレイの統合
50Ω標準インピーダンスマッチング、FR4/セラミック基板と互換性があり、複雑な調整は必要ありません。
アプリケーションシナリオ
車載ナビゲーション：社外車用GPS端末、OBD故障診断ツール
IoT デバイス: 共有自転車位置決めロック、物流トラッカー
携帯端末：手持ち測量機、屋外緊急測位機器
産業用制御: AGV ナビゲーション モジュール、スマート メーター タイミング システム
家電製品：ドローン画像送信モジュール、アクティビティレコーダー
よくある質問
Q: GLONASS または BeiDou をサポートしていますか?
A: GPS L1 (1575.42MHz) 用に最適化されており、他の衛星システム周波数帯域とは互換性がありません。
Q: 軸比パラメータが記載されていないのはなぜですか?
A: これは文書の記載漏れであることが確認されています。測定された軸比は ≤5dB (@1575MHz) です。テストレポートを入手するには、カスタマーサービスにお問い合わせください。
Q: 2.0dBi ゲインは十分ですか?
A: 短距離受信 (≤10km) 用に設計されており、外部 LNA を使用して 28dBi まで高めることができるため、民生用デバイスに適しています。
Q: インピーダンスマッチングは必要ですか?
A: 50Ω の標準インピーダンスにより、追加の整合コンポーネントを必要とせずに、RF モジュール (ublox NEO シリーズなど) に直接接続できます。
Q：防水性能はどのくらいですか？
A: IP 等級はありません。屋内での使用、または保護筐体内での設置に推奨されます。カスタムコンフォーマルコーティングバージョンも利用可能です。
