ドローンアンテナの動作原理と一般的に使用される通信周波数帯

仕組み

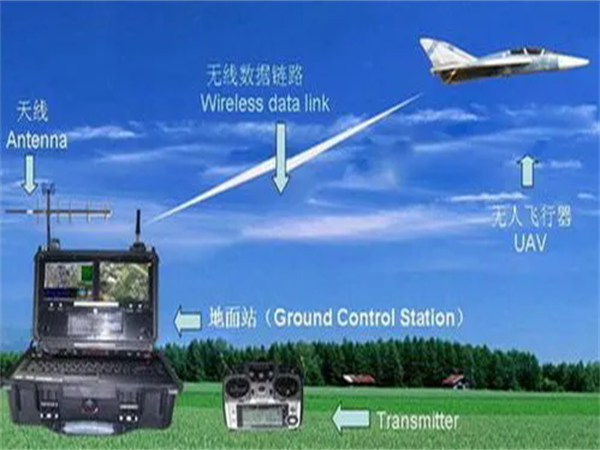

ドローンアンテナの動作原理は、ドローンと地上管制局、衛星、または他のドローンとの間の通信を実現するための電磁波の放射および受信特性に基づいています。ドローンアンテナは電磁波の放射と受信特性を利用しています。設計では、信号伝送の安定性と効率を確保するために、周波数、ゲイン、指向性、偏波モードなどの複数のパラメータを考慮する必要があります。

用途や技術的特徴に応じて、GPSアンテナ、画像伝送アンテナ、データ伝送アンテナ、計測・制御アンテナ、新興マルチバンド統合アンテナに大別されます。

（1）GPS アンテナは、ドローンが道に迷わないように正確な位置を決定する役割を果たします。

（2）画像送信アンテナは高解像度のビデオ送信を担当し、オペレーターがその場にいるような気分にさせます。

（3）データ送信アンテナは、制御命令と飛行データを送信し、命令が正確であることを保証するために使用されます。

（4）計測制御アンテナは監視と制御機能を統合し、ドローンの遠隔管理の鍵となります。

（5）将来のトレンドを示すマルチバンド一体型アンテナ。複数の周波数帯域を統合することにより、アンテナの利用率が向上し、設計の複雑さが簡素化されます。

一般的に使用される通信周波数帯域

◆ 840.5 ～ 845MHz‌: 無人航空機システムのアップリンク リモート コントロール リンクに使用され、このうち 841 ～ 845MHz は時分割でアップリンク リモート コントロールおよびダウンリンク テレメトリ リンクにも使用できます。これは、ドローンがリモコンから信号を受信して​​、離陸や着陸などの飛行操作指示を実行することを意味します。

◆1430-1444MHz‌: 主に、無人航空機システムのダウンリンクテレメトリおよび情報伝送リンクに使用されます。ドローンから返信されるデータには、位置、速度、高度、バッテリー残量などの情報が含まれます。このうち、1430～1438MHzの周波数帯域は警察の無人航空機やヘリコプターの映像送信に使用され、その他の無人航空機は1438～1444MHzの周波数帯域を使用することに注意してください。

◆2408-2440MHz‌:無人航空機システムのアップリンク遠隔制御、ダウンリンク遠隔測定および情報伝送リンクのバックアップ周波数帯域として使用できます。強い回折能力、優れた適合性、強力な伝送能力の特性を備えています。

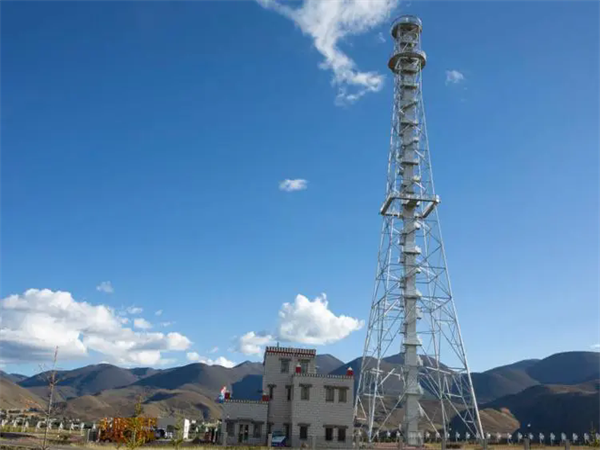

◆5.8GHz： 主に航空写真分野での無線マイクロ波ビデオ伝送に使用されており、サイズが軽く、発熱が少なく、伝送距離が長く、チャンネル数が多く、干渉が少ないという特徴があります。
