テクニカル インデックス | ||||
周波数 MHz | 617-960 | 1427-2690 | 3300-5000 | 5150-6000 |
ゲイン dBi | 3/5 | |||
VSWR | ≤2.5 | ≤1.5 | ||
分極 | リニア | |||
入力インピーダンス Ω | 50 | |||
メカニカル インデックス | ||||
コネクタの種類 | 4 * SMA オス | |||
ケーブル | 4*RG174 | |||
環境 | ||||
湿度 | 95%-100%RH | |||
使用温度 | -40℃～+85℃ | |||
取付方法 | スクリュー | |||
防水 | IP67 | |||
アンテナ寸法 | Φ96×102mm | |||
重さ | 340g | |||

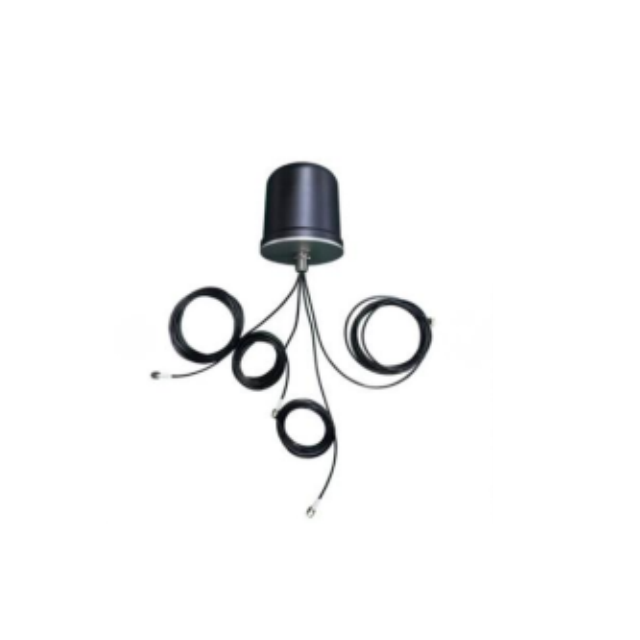

製品紹介
1.クアッドバンド 4x4 MIMO テクノロジー
は、617 ～ 960MHz (LTE)、1427 ～ 2690MHz (4G/5G)、3300 ～ 5000MHz (5G NR/CBRS)、および 5150 ～ 6000MHz (WiFi 6/5GHz) をカバーし、最大限の互換性を実現します。
2.超低VSWR ≤1.5
1427～2690MHz帯域での優れた信号効率により、重要なミッドバンドアプリケーションの電力損失を最小限に抑えます。
3.産業グレードの復元力
IP67 防水等級と -40°C ～ +85°C の動作範囲は、極端な環境 (工場、遠隔地) に耐えます。
4.小型・軽量設計
Φ96×102mmの寸法と340gの重量により、車両、ドローン、狭いスペースなどへの柔軟な導入が可能です。
5.将来性のある接続性
新しいテクノロジーをサポートします: プライベート 5G (n78/n48)、CBRS、および最適化された高周波性能を備えた WiFi 6E。
アプリケーションシナリオ
プライベート 5G ネットワーク: ファクトリーオートメーション、スマート倉庫
CBRS 導入: キャンパスのセキュリティ、地方のブロードバンド
ドローン/UAV通信: リアルタイムHDビデオ伝送
移動指令センター: 緊急対応車両
WiFi 6 バックホール: 屋外アクセス ポイント接続
海洋/海洋システム: 船舶の監視装置
鉱業/建設: 過酷な地形での IoT センサー
よくある質問
Q: これは 5G ミリ波をサポートしていますか?
A: いいえ、n48 (CBRS)、n77/n78 5G を含むサブ 6GHz 帯域 (最大 6000MHz) をカバーしますが、ミリ波 (24GHz+) はカバーしません。
Q: 4x SMA ポートにはどのようなデバイスが接続されますか?
A: 携帯ルーター (Peplink、Cradlepoint など)、5G CPE、外部アンテナ ポートを備えた WiFi アクセス ポイント。
Q: ケーブルの長さはカスタマイズ可能ですか?
A: 標準の RG174 ケーブルが付属しています。カスタムの長さ/コネクタについてはお問い合わせください。
Q: WiFi 6E に使用できますか?
A：はい！ 5150 ～ 6000MHz 帯域は、5GHz/6GHz WiFi 6/6E アクセス ポイントをサポートします。
Q: 3300 ～ 5000MHz のゲインはどれくらいですか?
A: ゲインは帯域によって異なります (617 ～ 960MHz では 3/5dBi と指定)。高帯域の標準ゲイン: ~4dBi (詳細な放射パターンについてはお問い合わせください)。
Q: VSWR ≤1.5 はパフォーマンスにどのようなメリットをもたらしますか?
A: 標準アンテナ (VSWR 2.5) と比較して信号反射を 96% 低減し、ミッドバンドでの電力伝送を最大化します。
Q: 接地は必要ですか?
A: 屋外に常設する場合の避雷対策として推奨します (接地された取り付けブラケットを使用してください)。
Q: GL606 は GL603 とどう違うのですか?
A: GL606 は 5G/WiFi 6 の 3300 ～ 6000MHz サポートを追加し、軽量の RG174 ケーブルを使用し、より小型のフォーム ファクターを備えています。
テクニカル インデックス | ||||
周波数 MHz | 617-960 | 1427-2690 | 3300-5000 | 5150-6000 |
ゲイン dBi | 3/5 | |||
VSWR | ≤2.5 | ≤1.5 | ||
分極 | リニア | |||
入力インピーダンス Ω | 50 | |||
メカニカル インデックス | ||||
コネクタの種類 | 4 * SMA オス | |||
ケーブル | 4*RG174 | |||
環境 | ||||
湿度 | 95%-100%RH | |||
使用温度 | -40℃～+85℃ | |||
取付方法 | スクリュー | |||
防水 | IP67 | |||
アンテナ寸法 | Φ96×102mm | |||
重さ | 340g | |||
製品紹介
1.クアッドバンド 4x4 MIMO テクノロジー
は、617 ～ 960MHz (LTE)、1427 ～ 2690MHz (4G/5G)、3300 ～ 5000MHz (5G NR/CBRS)、および 5150 ～ 6000MHz (WiFi 6/5GHz) をカバーし、最大限の互換性を実現します。
2.超低VSWR ≤1.5
1427～2690MHz帯域での優れた信号効率により、重要なミッドバンドアプリケーションの電力損失を最小限に抑えます。
3.産業グレードの復元力
IP67 防水等級と -40°C ～ +85°C の動作範囲は、極端な環境 (工場、遠隔地) に耐えます。
4.小型・軽量設計
Φ96×102mmの寸法と340gの重量により、車両、ドローン、狭いスペースなどへの柔軟な導入が可能です。
5.将来性のある接続性
新しいテクノロジーをサポートします: プライベート 5G (n78/n48)、CBRS、および最適化された高周波性能を備えた WiFi 6E。
アプリケーションシナリオ
プライベート 5G ネットワーク: ファクトリーオートメーション、スマート倉庫
CBRS 導入: キャンパスのセキュリティ、地方のブロードバンド
ドローン/UAV通信: リアルタイムHDビデオ伝送
移動指令センター: 緊急対応車両
WiFi 6 バックホール: 屋外アクセス ポイント接続
海洋/海洋システム: 船舶の監視装置
鉱業/建設: 過酷な地形での IoT センサー
よくある質問
Q: これは 5G ミリ波をサポートしていますか?
A: いいえ、n48 (CBRS)、n77/n78 5G を含むサブ 6GHz 帯域 (最大 6000MHz) をカバーしますが、ミリ波 (24GHz+) はカバーしません。
Q: 4x SMA ポートにはどのようなデバイスが接続されますか?
A: 携帯ルーター (Peplink、Cradlepoint など)、5G CPE、外部アンテナ ポートを備えた WiFi アクセス ポイント。
Q: ケーブルの長さはカスタマイズ可能ですか?
A: 標準の RG174 ケーブルが付属しています。カスタムの長さ/コネクタについてはお問い合わせください。
Q: WiFi 6E に使用できますか?
A：はい！ 5150 ～ 6000MHz 帯域は、5GHz/6GHz WiFi 6/6E アクセス ポイントをサポートします。
Q: 3300 ～ 5000MHz のゲインはどれくらいですか?
A: ゲインは帯域によって異なります (617 ～ 960MHz では 3/5dBi と指定)。高帯域の標準ゲイン: ~4dBi (詳細な放射パターンについてはお問い合わせください)。
Q: VSWR ≤1.5 はパフォーマンスにどのようなメリットをもたらしますか?
A: 標準アンテナ (VSWR 2.5) と比較して信号反射を 96% 低減し、ミッドバンドでの電力伝送を最大化します。
Q: 接地は必要ですか?
A: 屋外に常設する場合の避雷対策として推奨します (接地された取り付けブラケットを使用してください)。
Q: GL606 は GL603 とどう違うのですか?
A: GL606 は 5G/WiFi 6 の 3300 ～ 6000MHz サポートを追加し、軽量の RG174 ケーブルを使用し、より小型のフォーム ファクターを備えています。
